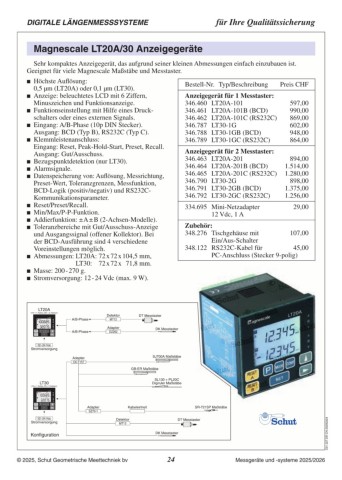

Magnescale LT20A/30 Anzeigegeräte

   Sehr kompaktes Anzeigegerät, das aufgrund seiner kleinen Abmessungen einfach einzubauen ist.
Geeignet für viele Magnescale Maßstäbe und Messtaster.

	 Höchste Auflösung:                                                                                        Bestell-Nr.  Typ/Beschreibung Preis CHF
   0,5 µm (LT20A) oder 0,1 µm (LT30).
                                                                                                             Anzeigegerät für 1 Messtaster:  578,00
	 Anzeige: beleuchtetes LCD mit 6 Ziffern,                                                                  346.460 LT20A-101               958,00
   Minuszeichen und Funktionsanzeige.                                                                        346.461 LT20A-101B (BCD)        841,00
                                                                                                             346.462 LT20A-101C (RS232C)     583,00
	 Funktionseinstellung mit Hilfe eines Druck­                                                               346.787 LT30-1G                 917,00
   schalters oder eines externen Signals.                                                                    346.788 LT30-1GB (BCD)          836,00
                                                                                                             346.789 LT30-1GC (RS232C)
	 Eingang: A/B-Phase (10p DIN Stecker).
   Ausgang: BCD (Typ B), RS232C (Typ C).                                                                     Anzeigegerät für 2 Messtaster:    864,00
                                                                                                             346.463 LT20A-201               1.464,00
	 Klemmleistenanschluss:                                                                                    346.464 LT20A-201B (BCD)        1.238,00
   Eingang: Reset, Peak-Hold-Start, Preset, Recall.                                                          346.465 LT20A-201C (RS232C)
   Ausgang: Gut/Ausschuss.                                                                                   346.790 LT30-2G                   869,00
                                                                                                             346.791 LT30-2GB (BCD)          1.331,00
	 Bezugspunktdetektion (nur LT30).                                                                          346.792 LT30-2GC (RS232C)       1.215,00
	 Alarmsignale.
	 Datenspeicherung von: Auflösung, Messrichtung,                                                            334.695 Mini-Netzadapter        28,40
                                                                                                                        12 Vdc, 1 A
   Preset-Wert, Toleranzgrenzen, Messfunktion,
   BCD-Logik (positiv/negativ) und RS232C-                                                                   Zubehör:
   Kommunikationsparameter.                                                                                  348.276 Tischgehäuse mit        99,00
	 Reset/Preset/Recall.                                                                                      Ein/Aus-Schalter
	 Min/Max/P-P-Funktion.                                                                                     348.122 RS232C-Kabel für        45,00
	 Addierfunktion: ± A ± B (2-Achsen-Modelle).                                                               PC-Anschluss (Stecker 9-polig)
	 Toleranzbereiche mit Gut/Ausschuss-Anzeige
   und Ausgangssignal (offener Kollektor). Bei
   der BCD-Ausführung sind 4 verschiedene
   Voreinstellungen möglich.
	 Abmessungen: LT20A: 72 x 72 x 104,5 mm,
   	 LT30: 	 72 x 72 x   71,8 mm.
	 Masse: 200 - 270 g.
	 Stromversorgung: 12 - 24 Vdc (max. 9 W).

     LT20A                                         Detektor            DT Messtaster
                                                     MT12
(101 = 1 Achse; 201 = 2 Achsen)

                               A/B-Phase

      12 - 24 Vdc
Stromversorgung

                               Adapter                                                   SJ700A Maßstäbe
                               CK-T157                                 GB-ER Maßstäbe

      LT30                                                                                 SL130 + PL20C
                                                                                         Digiruler Maßstäbe
(1G = 1 Achse; 2G = 2 Achsen)

                                          Adapter            Kabeleinheit                                    SR-721SP Maßstäbe
                                           SZ70-1

      12 - 24 Vdc                                            Detektor                         DT Messtaster                                                        C01.327.DE-CH.20241127
Stromversorgung                                                MT13        DK Messtaster

Konfiguration
