SGM – Schut Geometrische Messtechnik                DIGITALE LÄNGENMESSSYSTEME

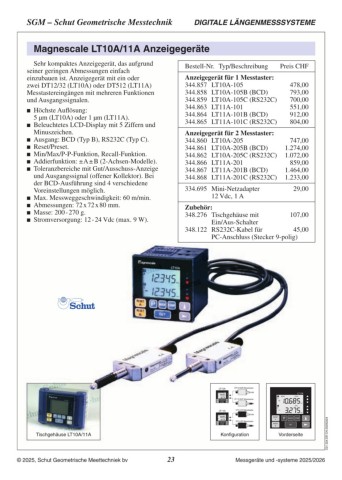

Magnescale LT10A/11A Anzeigegeräte

   Sehr kompaktes Anzeigegerät, das aufgrund        Bestell-Nr.  Typ/Beschreibung Preis CHF
seiner geringen Abmessungen einfach
einzubauen ist. Anzeigegerät mit ein oder           Anzeigegerät für 1 Messtaster:        462,00
zwei DT12/32 (LT10A) oder DT512 (LT11A)             344.857 LT10A‑105                     766,00
Messtastereingängen mit mehreren Funktionen         344.858 LT10A‑105B (BCD)              676,00
und Ausgangssignalen.                               344.859 LT10A‑105C (RS232C)           533,00
	 Höchste Auflösung:                               344.863 LT11A‑101                     882,00
                                                    344.864 LT11A‑101B (BCD)              777,00
   5 µm (LT10A) oder 1 µm (LT11A).                  344.865 LT11A‑101C (RS232C)
	 Beleuchtetes LCD-Display mit 5 Ziffern und
                                                    Anzeigegerät für 2 Messtaster:          722,00
   Minuszeichen.                                    344.860 LT10A‑205                     1.232,00
	 Ausgang: BCD (Typ B), RS232C (Typ C).            344.861 LT10A‑205B (BCD)              1.037,00
	 Reset/Preset.                                    344.862 LT10A‑205C (RS232C)
	 Min/Max/P‑P-Funktion, Recall-Funktion.           344.866 LT11A‑201                       831,00
	 Addierfunktion: ± A ± B (2-Achsen-Modelle).      344.867 LT11A‑201B (BCD)              1.417,00
	 Toleranzbereiche mit Gut/Ausschuss-Anzeige       344.868 LT11A‑201C (RS232C)           1.193,00

   und Ausgangssignal (offener Kollektor). Bei      334.695 Mini-Netzadapter              28,40
   der BCD-Ausführung sind 4 verschiedene                      12 Vdc, 1 A
   Voreinstellungen möglich.
	 Max. Messweggeschwindigkeit: 60 m/min.           Zubehör:
	 Abmessungen: 72 x 72 x 80 mm.                    348.276 Tischgehäuse mit              99,00
	 Masse: 200 - 270 g.                              Ein/Aus-Schalter
	 Stromversorgung: 12 - 24 Vdc (max. 9 W).

                                                    348.122 RS232C-Kabel für              45,00
                                                    PC-Anschluss (Stecker 9-polig)

                                                              LT10A  DT12/32N Messtaster

                                                                     DT12/32P Messtaster

                                                              LT11A  DT512N Messtaster
                                                                     DT512P Messtaster
