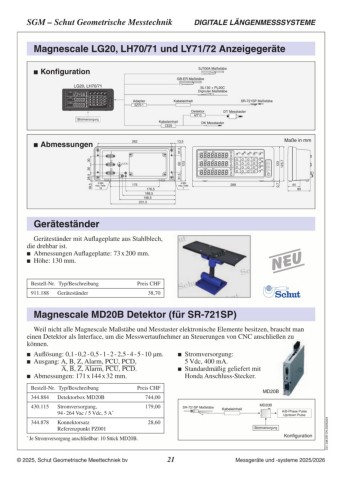

SGM – Schut Geometrische Messtechnik                                                                                     DIGITALE LÄNGENMESSSYSTEME

Magnescale LG20, LH70/71 und LY71/72 Anzeigegeräte

Konfiguration                                                                                                                    SJ700A Maßstäbe
                                                                                                               GB-ER Maßstäbe
                        LG20, LH70/71
                                                                                                                                   SL130 + PL20C
                                                                                                                                 Digiruler Maßstäbe

                                                           Adapter                                         Kabeleinheit                              SR-721SP Maßstäbe
                                                            SZ70-1

             Stromversorgung                                                                                             Detektor           DT Messtaster
                                                                                                                           MT13

                                                                                                           Kabeleinheit  DK Messtaster
                                                                                                                CE29

Abmessungen                                                                                                                                                                          Maße in mm

                                                      262           13,5

18,5 28,5 30 30                                                                                                                                           123
                                                                                  31,5 60 31,5                                                               123,7
                                                                                      123
  2-M4                        175                                                               4-M4                     289                              0,7       44
max. Tiefe:                                176,5                                              max. Tiefe:                                                               80

    18                                   188,5                                                     7
                                        198,5
                                    231,5

Magnescale MD20B Detektor (für SR‑721SP)

   Weil nicht alle Magnescale Maßstäbe und Messtaster elektronische Elemente besitzen, braucht man
einen Detektor als Interface, um die Messwertaufnehmer an Steuerungen von CNC anschließen zu
können.

	 Auflösung: 0,1 - 0,2 - 0,5 - 1 - 2 - 2,5 - 4 - 5 - 10 µm.                                                   	 Stromversorgung:                                  MD20B
	 Ausgang: A, B, Z, Alarm, PCU, PCD,                                                                             5 Vdc, 400 mA.

   	 A, B, Z, Alarm, PCU, PCD.                                                                                 	 Standardmäßig geliefert mit
	 Abmessungen: 171 x 144 x 32 mm.                                                                                Honda Anschluss-Stecker.

Bestell-Nr.  Typ/Beschreibung Preis CHF                                                                                  SR-721SP Maßstäbe  Kabeleinheit            MD20B

344.884 Detektorbox MD20B                                  720,00                                                                                                                    A/B-Phase Pulse
                                                                                                                                                                                      Up/down Pulse

430.115 Stromversorgung,                                   179,00                                                                                                   Stromversorgung
           94 - 264 Vac / 5 Vdc, 5 A*                       27,40
                                                                                                                                                                                     Konfiguration
344.878 Konnektorsatz
           Referenzpunkt PZ001                                                                                                                                                                        C01.333.DE-CH.20241127

*	Je Stromversorgung anschließbar: 10 Stück MD20B.
