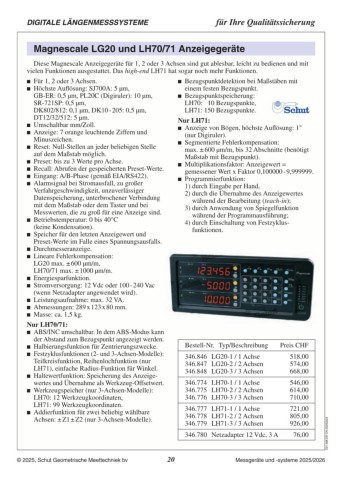

DIGITALE LÄNGENMESSSYSTEME für Ihre Qualitätssicherung

Magnescale LG20 und LH70/71 Anzeigegeräte

Diese Magnescale Anzeigegeräte für 1, 2 oder 3 Achsen sind gut ablesbar, leicht zu bedienen und mit
vielen Funktionen ausgestattet. Das high‑end LH71 hat sogar noch mehr Funktionen.

 Für 1, 2 oder 3 Achsen.  Bezugspunktdetektion bei Maßstäben mit
 Höchste Auflösung: SJ700A: 5 µm, einem festen Bezugspunkt.

GB‑ER: 0,5 µm, PL20C (Digiruler): 10 µm,  Bezugspunktspeicherung:
SR‑721SP: 0,5 µm, LH70: 10 Bezugspunkte,
DK802/812: 0,1 µm, DK10 - 205: 0,5 µm, LH71: 150 Bezugspunkte.
DT12/32/512: 5 µm.
 Umschaltbar mm/Zoll. Nur LH71:
 Anzeige: 7 orange leuchtende Ziffern und  Anzeige von Bögen, höchste Auflösung: 1"
Minuszeichen.
 Reset: Null-Stellen an jeder beliebigen Stelle (nur Digiruler).
auf dem Maßstab möglich.  Segmentierte Fehlerkompensation:
 Preset: bis zu 3 Werte pro Achse.
 Recall: Abrufen der gespeicherten Preset-Werte. max. ± 600 µm/m, bis 32 Abschnitte (benötigt
 Eingang: A/B-Phase (gemäß EIA/RS422). Maßstab mit Bezugspunkt).
 Alarmsignal bei Stromausfall, zu großer  Multiplikationsfaktor: Anzeigewert =
Verfahrgeschwindigkeit, unzuverlässiger gemessener Wert x Faktor 0,100000 - 9,999999.
Daten­speicherung, unterbrochener Verbindung  Programmierfunktion:
mit dem Maßstab oder dem Taster und bei 1) durch Eingabe per Hand,
Messwerten, die zu groß für eine Anzeige sind. 2) durch die Übernahme des Anzeigewertes
 Betriebstemperatur: 0 bis 40°C während der Bearbeitung (teach-in);
(keine Kondensation). 3) durch Anwendung von Spiegelfunktion
 Speicher für den letzten Anzeigewert und während der Programmausführung;
Preset-Werte im Falle eines Spannungsausfalls. 4) durch Einschaltung von Festzyklus-
 Durchmesseranzeige. funktionen.
 Lineare Fehlerkompensation:
LG20 max. ± 600 µm/m, Bestell-Nr. Typ/Beschreibung Preis CHF C01.308.DE-CH.20241127
LH70/71 max. ± 1000 µm/m. 346.846 LG20‑1 / 1 Achse 502,00
 Energiesparfunktion. 346.847 LG20‑2 / 2 Achsen 555,00
 Stromversorgung: 12 Vdc oder 100 - 240 Vac 346.848 LG20‑3 / 3 Achsen 646,00
(wenn Netzadapter angewendet wird). 346.774 LH70‑1 / 1 Achse 528,00
 Leistungsaufnahme: max. 32 VA. 346.775 LH70‑2 / 2 Achsen 593,00
 Abmessungen: 289 x 123 x 80 mm. 346.776 LH70‑3 / 3 Achsen 686,00
 Masse: ca. 1,5 kg. 346.777 LH71‑1 / 1 Achse 698,00
Nur LH70/71: 346.778 LH71‑2 / 2 Achsen 778,00
 ABS/INC umschaltbar. In dem ABS-Modus kann 346.779 LH71‑3 / 3 Achsen 895,00
der Abstand zum Bezugs­punkt angezeigt werden.
 Halbierungsfunktion für Zentrierungszwecke.
 Festzyklusfunktionen (2- und 3-Achsen-Modelle):
Teilkreisfunktion, Reihenlochfunktion (nur
LH71), einfache Radius-Funktion für Winkel.
 Haltewertfunktion: Speicherung des Anzeige­
wertes und Übernahme als Werkzeug-Offsetwert.
 Werkzeugspeicher (nur 3-Achsen-Modelle):
LH70: 12 Werkzeugkoordinaten,
LH71: 99 Werkzeugkoordinaten.
 Addierfunktion für zwei beliebig wählbare
Achsen: ± Z1 ± Z2 (nur 3-Achsen-Modelle).

346.780 Netzadapter 12 Vdc, 3 A 73,00
