DIGITALE LÄNGENMESSSYSTEME für Ihre Qualitätssicherung

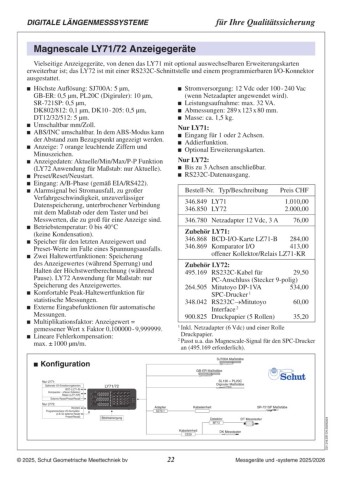

Magnescale LY71/72 Anzeigegeräte

Vielseitige Anzeigegeräte, von denen das LY71 mit optional auswechselbaren Erweiterungskarten
erweiterbar ist; das LY72 ist mit einer RS232C-Schnittstelle und einem programmierbaren I/O-Konnektor
ausgestattet.

 Höchste Auflösung: SJ700A: 5 µm,  Stromversorgung: 12 Vdc oder 100 - 240 Vac
GB‑ER: 0,5 µm, PL20C (Digiruler): 10 µm, (wenn Netzadapter angewendet wird).
SR‑721SP: 0,5 µm,
DK802/812: 0,1 µm, DK10 - 205: 0,5 µm,  Leistungsaufnahme: max. 32 VA.
DT12/32/512: 5 µm.  Abmessungen: 289 x 123 x 80 mm.
 Masse: ca. 1,5 kg.
 Umschaltbar mm/Zoll. Nur LY71:
 ABS/INC umschaltbar. In dem ABS-Modus kann  Eingang für 1 oder 2 Achsen.
 Addierfunktion.
der Abstand zum Bezugs­punkt angezeigt werden.  Optional Erweiterungskarten.
 Anzeige: 7 orange leuchtende Ziffern und Nur LY72:
 Bis zu 3 Achsen anschließbar.
Minuszeichen.  RS232C-Datenausgang.
 Anzeigedaten: Aktuelle/Min/Max/P-P Funktion
Bestell-Nr. Typ/Beschreibung Preis CHF
(LY72 Anwendung für Maßstab: nur Aktuelle).
 Preset/Reset/Neustart. 346.849 LY71 977,00
 Eingang: A/B-Phase (gemäß EIA/RS422). 346.850 LY72 1.937,00
 Alarmsignal bei Stromausfall, zu großer
346.780 Netzadapter 12 Vdc, 3 A 73,00
Verfahrgeschwindigkeit, unzuverlässiger
Daten­speicherung, unterbrochener Verbindung Zubehör LY71:
mit dem Maßstab oder dem Taster und bei 346.868 BCD-I/O-Karte LZ71‑B 274,00
Messwerten, die zu groß für eine Anzeige sind. 346.869 Komparator I/O 399,00
 Betriebstemperatur: 0 bis 40°C offener Kollektor/Relais LZ71‑KR
(keine Kondensation).
 Speicher für den letzten Anzeigewert und Zubehör LY72: 28,10
Preset-Werte im Falle eines Spannungsausfalls. 495.169 RS232C-Kabel für
 Zwei Haltewertfunktionen: Speicherung PC-Anschluss (Stecker 9-polig)
des Anzeigewertes (während Sperrung) und 264.505 Mitutoyo DP‑1VA 534,00
Halten der Höchstwertberechnung (während SPC-Drucker 1
Pause). LY72 Anwendung für Maßstab: nur 348.042 RS232C→Mitutoyo 50,00
Speicherung des Anzeigewertes. Interface 2
 Komfortable Peak-Haltewertfunktion für 900.825 Druckpapier (5 Rollen) 35,20
statistische Messungen.
 Externe Eingabefunktionen für automatische 1 Inkl. Netzadapter (6 Vdc) und einer Rolle
Messungen. Druckpapier.
 Multiplikationsfaktor: Anzeigewert = 2 Passt u.a. das Magnescale-Signal für den SPC-Drucker
gemessener Wert x Faktor 0,100000 - 9,999999. an (495.169 erforderlich).
 Lineare Fehlerkompensation:
max. ± 1000 µm/m.

Konfiguration SJ700A Maßstäbe
GB-ER Maßstäbe
Nur LY71: LY71/72
Optionale I/O-Erweiterungskarten: SL130 + PL20C
BCD (LZ71-B) Stromversorgung Digiruler Maßstäbe
Komparator - offener Kollektor/
Relais (LZ71-KR) Adapter Kabeleinheit SR-721SP Maßstäbe
Externe Reset/Preset/Recall SZ70-1

Nur LY72: Detektor DT Messtaster C01.316.DE-CH.20241127
RC232C MT13

Programmierbare I/O-Konnektor
(z.B. für externe Reset/
Preset/Recall)

Kabeleinheit DK Messtaster
CE29
