www.messtech.at                                                                          LEHREN

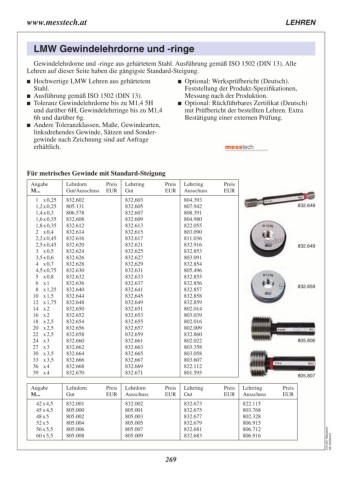

LMW Gewindelehrdorne und ‑ringe

   Gewindelehrdorne und ‑ringe aus gehärtetem Stahl. Ausführung gemäß ISO 1502 (DIN 13). Alle
Lehren auf dieser Seite haben die gängigste Standard-Steigung.

	 Hochwertige LMW Lehren aus gehärtetem                 	 Optional: Werksprüfbericht (Deutsch).
   Stahl.                                                   Feststellung der Produkt-Spezifikationen,
                                                            Messung nach der Produktion.
	 Ausführung gemäß ISO 1502 (DIN 13).
	 Toleranz Gewindelehrdorne bis zu M1,4 5H              	 Optional: Rückführbares Zertifikat (Deutsch)
                                                            mit Prüfbericht der bestellten Lehren. Extra
   und darüber 6H, Gewindelehrringe bis zu M1,4             Bestätigung einer externen Prüfung.
   6h und darüber 6g.
	 Andere Toleranzklassen, Maße, Gewinde­arten,
   linksdrehendes Gewinde, Sätzen und Sonder­
   gewinde nach Zeichnung sind auf Anfrage
   erhältlich.

Für metrisches Gewinde mit Standard-Steigung

Angabe 	      Lehrdorn	  Preis	   Lehrring	      Preis	  Lehrring	   Preis
M...                              Gut	           EUR     Ausschuss	  EUR
              Gut/Ausschuss	 EUR
	 1	 x	0,25                       832.603	               804.393
	 1,2	x	0,25  832.602	            832.605	               807.942	                                 832.648
	 1,4	x	0,3   805.131	            832.607	               808.391
	 1,6	x	0,35  806.578	            832.609	               804.980	                                 832.649
	 1,8	x	0,35  832.608	            832.613	               822.055
	 2	 x	0,4    832.612	            832.615	               803.090	                                 832.859
	 2,2	x	0,45  832.614	            832.617	               811.036
	 2,5	x	0,45  832.616	            832.621	               832.916	                                 805.806
	 3	 x	0,5    832.620	            832.625	               832.853	                                 805.807
	 3,5	x	0,6   832.624	            832.627	               803.091	                        Preis
	 4	 x	0,7    832.626	            832.629	               832.854	                        EUR
	 4,5	x	0,75  832.628	            832.631	               805.496
	 5	 x	0,8    832.630	            832.633	               832.855
	 6	 x	1      832.632	            832.637	               832.856
	 8	 x	1,25   832.636	            832.641	               832.857
	 10	 x	1,5   832.640	            832.645	               832.858
	 12	 x	1,75  832.644	            832.649	               832.859
	 14	 x	2     832.648	            832.651	               802.014
	 16	 x	2     832.650	            832.653	               803.039
	 18	 x	2,5   832.652	            832.655	               802.016
	 20	 x	2,5   832.654	            832.657	               802.009
	 22	 x	2,5   832.656	            832.659	               832.860
	 24	 x	3     832.658	            832.661	               802.022
	 27	 x	3     832.660	            832.663	               803.358
	 30	 x	3,5   832.662	            832.665	               803.058
	 33	 x	3,5   832.664	            832.667	               803.607
	 36	 x	4     832.666	            832.669	               822.112
	 39	 x	4     832.668	            832.671	               801.595
              832.670

Angabe 	      Lehrdorn	  Preis	   Lehrdorn	      Preis	  Lehrring	   Preis	  Lehrring
M...          Gut	       EUR      Ausschuss	     EUR     Gut	        EUR     Ausschuss

	 42	x	4,5    832.001	            832.002	               832.673	            822.115	                      C12.321.Messtech-
	 45	x	4,5    805.000	            805.001	               832.675	            803.768	                         DE.20250410
	 48	x	5      805.002	            805.003	               832.677	            802.328
	 52	x	5      805.004	            805.005	               832.679	            806.915
	 56	x	5,5    805.006	            805.007	               832.681	            806.712
	 60	x	5,5    805.008	            805.009	               832.683	            806.916
