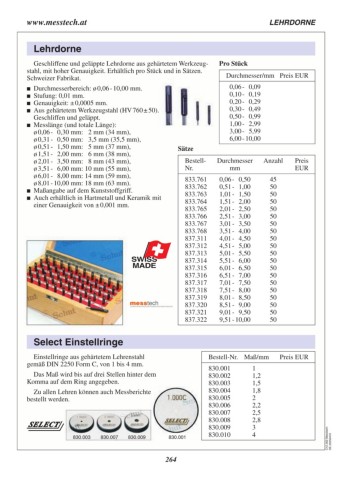

Page 264 - Schut Catalog

www.messtech.at LEHRDORNE

Lehrdorne

Geschliffene und geläppte Lehrdorne aus gehärtetem Werkzeug- Pro Stück
stahl, mit hoher Genauigkeit. Erhältlich pro Stück und in Sätzen.
Schweizer Fabrikat. Durchmesser/mm Preis EUR

 Durchmesserbereich: ø 0,06 - 10,00 mm. 0,06 - 0,09
 Stufung: 0,01 mm. 0,10 - 0,19
 Genauigkeit: ± 0,0005 mm. 0,20 - 0,29
 Aus gehärtetem Werkzeugstahl (HV 760 ± 50). 0,30 - 0,49
0,50 - 0,99
Geschliffen und geläppt. 1,00 - 2,99
 Messlänge (und totale Länge): 3,00 - 5,99
6,00 - 10,00
ø 0,06 - 0,30 mm: 2 mm (34 mm),
ø 0,31 - 0,50 mm: 3,5 mm (35,5 mm), Sätze
ø 0,51 - 1,50 mm: 5 mm (37 mm),
ø 1,51 - 2,00 mm: 6 mm (38 mm), Bestell- Durchmesser Anzahl Preis
ø 2,01 - 3,50 mm: 8 mm (43 mm), Nr. mm EUR
ø 3,51 - 6,00 mm: 10 mm (55 mm),
ø 6,01 - 8,00 mm: 14 mm (59 mm), 833.761 0,06 - 0,50 45
ø 8,01 - 10,00 mm: 18 mm (63 mm). 833.762 0,51 - 1,00 50
 Maßangabe auf dem Kunststoffgriff. 833.763 1,01 - 1,50 50
 Auch erhältlich in Hartmetall und Keramik mit 833.764 1,51 - 2,00 50
einer Genauigkeit von ± 0,001 mm. 833.765 2,01 - 2,50 50
833.766 2,51 - 3,00 50
833.767 3,01 - 3,50 50
833.768 3,51 - 4,00 50
837.311 4,01 - 4,50 50
837.312 4,51 - 5,00 50
837.313 5,01 - 5,50 50
837.314 5,51 - 6,00 50
837.315 6,01 - 6,50 50
837.316 6,51 - 7,00 50
837.317 7,01 - 7,50 50
837.318 7,51 - 8,00 50
837.319 8,01 - 8,50 50
837.320 8,51 - 9,00 50
837.321 9,01 - 9,50 50
837.322 9,51 - 10,00 50

Select Einstellringe Bestell-Nr. Maß/mm Preis EUR

Einstellringe aus gehärtetem Lehrenstahl 830.001 1
gemäß DIN 2250 Form C, von 1 bis 4 mm. 830.002 1,2
830.003 1,5
Das Maß wird bis auf drei Stellen hinter dem 830.004 1,8
Komma auf dem Ring angegeben. 830.005 2
830.006 2,2
Zu allen Lehren können auch Messberichte 830.007 2,5
bestellt werden. 830.008 2,8
830.009 3
830.003 830.007 830.009 830.001 830.010 4 C12.302.Messtech-
DE.20250410

264
