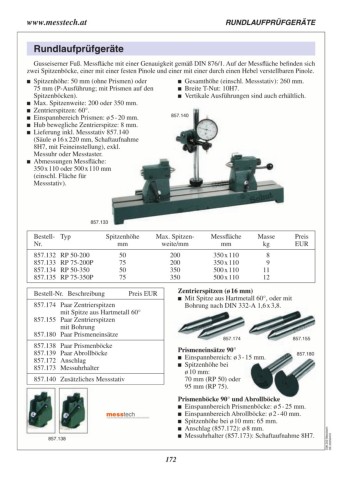

Page 172 - Schut Catalog

www.messtech.at RUNDLAUFPRÜFGERÄTE

Rundlaufprüfgeräte

Gusseiserner Fuß. Messfläche mit einer Genauigkeit gemäß DIN 876/1. Auf der Messfläche befinden sich
zwei Spitzenböcke, einer mit einer festen Pinole und einer mit einer durch einen Hebel verstellbaren Pinole.

 Spitzenhöhe: 50 mm (ohne Prismen) oder  Gesamthöhe (einschl. Messstativ): 260 mm.
75 mm (P‑Ausführung; mit Prismen auf den  Breite T‑Nut: 10H7.
Spitzenböcken).  Vertikale Ausführungen sind auch erhältlich.

 Max. Spitzenweite: 200 oder 350 mm. 857.140
 Zentrierspitzen: 60°.
 Einspannbereich Prismen: ø 5 - 20 mm.
 Hub bewegliche Zentrierspitze: 8 mm.
 Lieferung inkl. Messstativ 857.140

(Säule ø 16 x 220 mm, Schaft­aufnahme
8H7, mit Fein­einstellung), exkl.
Messuhr oder Messtaster.
 Abmessungen Messfläche:
350 x 110 oder 500 x 110 mm
(einschl. Fläche für
Messstativ).

857.133

Bestell- Typ Spitzenhöhe Max. Spitzen- Messfläche Masse Preis
Nr. mm weite/mm mm kg EUR
200 8
857.132 RP 50‑200 50 200 350 x 110 9
857.133 RP 75‑200P 75 350 350 x 110 11
857.134 RP 50‑350 50 350 500 x 110 12
857.135 RP 75‑350P 75 500 x 110

Bestell-Nr. Beschreibung Preis EUR Zentrierspitzen (ø 16 mm)
 Mit Spitze aus Hartmetall 60°, oder mit
857.174 Paar Zentrierspitzen
mit Spitze aus Hartmetall 60° Bohrung nach DIN 332‑A 1,6 x 3,8.

857.155 Paar Zentrierspitzen 857.174 857.155
mit Bohrung

857.180 Paar Prismeneinsätze

857.138 Paar Prismenböcke Prismeneinsätze 90° 857.180
857.139 Paar Abrollböcke  Einspannbereich: ø 3 - 15 mm.
857.172 Anschlag  Spitzenhöhe bei
857.173 Messuhrhalter
ø 10 mm:
857.140 Zusätzliches Messstativ 70 mm (RP 50) oder
95 mm (RP 75).

857.138 Prismenböcke 90° und Abrollböcke C06.222.Messtech-
 Einspannbereich Prismenböcke: ø 5 - 25 mm. DE.20250410
 Einspannbereich Abrollböcke: ø 2 - 40 mm.
 Spitzenhöhe bei ø 10 mm: 65 mm.
 Anschlag (857.172): ø 8 mm.
 Messuhrhalter (857.173): Schaftaufnahme 8H7.
