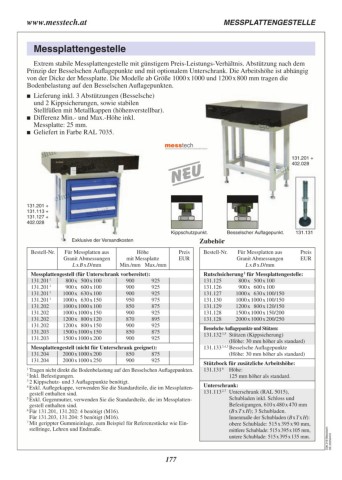

www.messtech.at MESSPLATTENGESTELLE

Messplattengestelle

Extrem stabile Messplattengestelle mit günstigem Preis-Leistungs-Verhältnis. Abstützung nach dem
Prinzip der Besselschen Auflagepunkte und mit optionalem Unterschrank. Die Arbeitshöhe ist abhängig
von der Dicke der Messplatte. Die Modelle ab Größe 1000 x 1000 und 1200 x 800 mm tragen die
Bodenbelastung auf den Besselschen Auflagepunkten.
 Lieferung inkl. 3 Abstützungen (Besselsche)

und 2 Kippsicherungen, sowie stabilen
Stellfüßen mit Metallkappen (höhenverstellbar).
 Differenz Min.- und Max.-Höhe inkl.
Messplatte: 25 mm.
 Geliefert in Farbe RAL 7035.

131.201 +
402.028

131.201 +
131.113 +
131.127 +
402.028

Kippschutzpunkt. Besselscher Auflagepunkt. 131.131

Exklusive der Versandkosten Zubehör

Bestell-Nr. Für Messplatten aus Höhe Preis Bestell-Nr. Für Messplatten aus Preis
EUR Granit Abmessungen EUR
Granit Abmessungen mit Messplatte
L x B x D/mm
L x B x D/mm Min./mm Max./mm

Messplattengestell (für Unterschrank vorbereitet): Rutschsicherung 2 für Messplattengestelle:
131.125 800 x 500 x 100
131.201 1 800 x 500 x 100 900 925 131.126 900 x 600 x 100
131.127 1000 x 630 x 100/150
131.201 1 900 x 600 x 100 900 925 131.130 1000 x 1000 x 100/150
131.129 1200 x 800 x 120/150
131.201 1 1000 x 630 x 100 900 925 131.128 1500 x 1000 x 150/200
131.128 2000 x 1000 x 200/250
131.201 1 1000 x 630 x 150 950 975

131.202 1000 x 1000 x 100 850 875

131.202 1000 x 1000 x 150 900 925

131.202 1200 x 800 x 120 870 895

131.202 1200 x 800 x 150 900 925 Besselsche Auflagepunkte und Stützen:
131.132 3,5 Stützen (Kippsicherung)
131.203 1500 x 1000 x 150 850 875
(Höhe: 30 mm höher als standard)
131.203 1500 x 1000 x 200 900 925 131.133 3,4,5 Besselsche Auflagepunkte

Messplattengestell (nicht für Unterschrank geeignet): (Höhe: 30 mm höher als standard)

131.204 2000 x 1000 x 200 850 875

131.204 2000 x 1000 x 250 900 925 Stützbock für zusätzliche Arbeitshöhe:
131.131 6 Höhe:
1 Tragen nicht direkt die Bodenbelastung auf den Besselschen Auflagepunkten.
2 Inkl. Befestigungen. 125 mm höher als standard.
3 2 Kippschutz- und 3 Auflagepunkte benötigt.
4 Exkl. Auflegekappe, verwenden Sie die Standardteile, die im Messplatten­ Unterschrank: C06.319.Messtech-
gestell enthalten sind. 131.113 2,7 Unterschrank (RAL 5015), DE.20250410
5 Exkl. Gegenmutter, verwenden Sie die Standardteile, die im Messplatten­
gestell enthalten sind. Schubladen inkl. Schloss und
6 Für 131.201, 131.202: 4 benötigt (M16). ­Befestigungen, 610 x 480 x 470 mm
Für 131.203, 131.204: 5 benötigt (M16). (B x T x H); 3 Schubladen.
7 Mit gerippter Gummieinlage, zum Beispiel für Referenzstücke wie Ein- Innenmaße der Schubladen (B x T x H):
stellringe, Lehren und Endmaße. obere Schublade: 515 x 395 x 90 mm,
mittlere Schublade: 515 x 395 x 105 mm,
untere Schublade: 515 x 395 x 135 mm.
