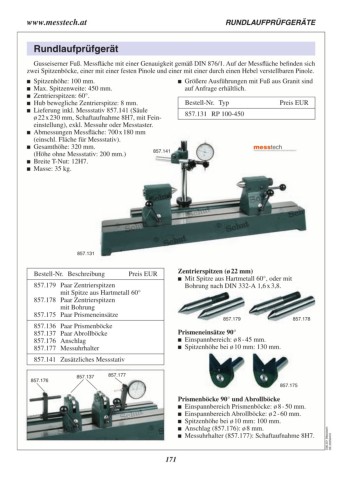

www.messtech.at RUNDLAUFPRÜFGERÄTE

Rundlaufprüfgerät

Gusseiserner Fuß. Messfläche mit einer Genauigkeit gemäß DIN 876/1. Auf der Messfläche befinden sich
zwei Spitzenböcke, einer mit einer festen Pinole und einer mit einer durch einen Hebel verstellbaren Pinole.

 Spitzenhöhe: 100 mm.  Größere Ausführungen mit Fuß aus Granit sind
 Max. Spitzenweite: 450 mm. auf Anfrage erhältlich.
 Zentrierspitzen: 60°.
 Hub bewegliche Zentrierspitze: 8 mm. Bestell-Nr. Typ Preis EUR
857.131 RP 100‑450
 Lieferung inkl. Messstativ 857.141 (Säule
ø 22 x 230 mm, Schaftaufnahme 8H7, mit Fein­
einstellung), exkl. Messuhr oder Messtaster.
 Abmessungen Messfläche: 700 x 180 mm
(einschl. Fläche für Messstativ).
 Gesamthöhe: 320 mm.
(Höhe ohne Messstativ: 200 mm.) 857.141

 Breite T‑Nut: 12H7.
 Masse: 35 kg.

857.131

Bestell-Nr. Beschreibung Preis EUR Zentrierspitzen (ø 22 mm)
 Mit Spitze aus Hartmetall 60°, oder mit
857.179 Paar Zentrierspitzen
mit Spitze aus Hartmetall 60° Bohrung nach DIN 332‑A 1,6 x 3,8.

857.178 Paar Zentrierspitzen 857.179 857.178
mit Bohrung
Prismeneinsätze 90°
857.175 Paar Prismeneinsätze  Einspannbereich: ø 8 - 45 mm.
 Spitzenhöhe bei ø 10 mm: 130 mm.
857.136 Paar Prismenböcke
857.137 Paar Abrollböcke
857.176 Anschlag
857.177 Messuhrhalter

857.141 Zusätzliches Messstativ

857.176 857.137 857.177

857.175 C06.221.Messtech-
DE.20250410
Prismenböcke 90° und Abrollböcke
 Einspannbereich Prismenböcke: ø 8 - 50 mm.
 Einspannbereich Abrollböcke: ø 2 - 60 mm.
 Spitzenhöhe bei ø 10 mm: 100 mm.
 Anschlag (857.176): ø 8 mm.
 Messuhrhalter (857.177): Schaftaufnahme 8H7.

171
