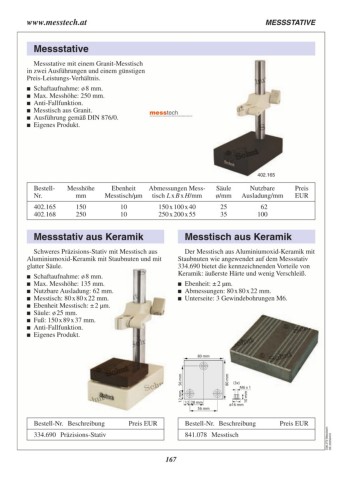

Page 167 - Schut Catalog
P. 167
www.messtech.at MESSSTATIVE
Messstative
Messstative mit einem Granit-Messtisch
in zwei Ausführungen und einem günstigen
Preis-Leistungs-Verhältnis.
Schaftaufnahme: ø 8 mm.
Max. Messhöhe: 250 mm.
Anti-Fallfunktion.
Messtisch aus Granit.
Ausführung gemäß DIN 876/0.
Eigenes Produkt.
402.165
Bestell- Messhöhe Ebenheit Abmessungen Mess- Säule Nutzbare Preis
Nr. mm Messtisch/µm tisch L x B x H/mm ø/mm Ausladung/mm EUR
402.165 150 10 150 x 100 x 40 25 62
402.168 250 10 250 x 200 x 55 35 100
Messstativ aus Keramik Messtisch aus Keramik
Schweres Präzisions-Stativ mit Messtisch aus Der Messtisch aus Aluminiumoxid-Keramik mit
Aluminiumoxid-Keramik mit Staubnuten und mit Staubnuten wie angewendet auf dem Messstativ
glatter Säule. 334.690 bietet die kennzeichnenden Vorteile von
Schaftaufnahme: ø 8 mm. Keramik: äußerste Härte und wenig Verschleiß.
Max. Messhöhe: 135 mm. Ebenheit: ± 2 µm.
Nutzbare Ausladung: 62 mm. Abmessungen: 80 x 80 x 22 mm.
Messtisch: 80 x 80 x 22 mm. Unterseite: 3 Gewindebohrungen M6.
Ebenheit Messtisch: ± 2 µm.
Säule: ø 25 mm.
Fuß: 150 x 89 x 37 mm.
Anti-Fallfunktion.
Eigenes Produkt.
80 mm
12 mm 56 mm (3x)
80 mmM6 x 1
10 mm12 28 mmø16 mm
56 mm
C06.272.Messtech-
DE.20250410Preis EUR
Bestell-Nr. Beschreibung Preis EUR Bestell-Nr. Beschreibung
334.690 Präzisions-Stativ 841.078 Messtisch
167
