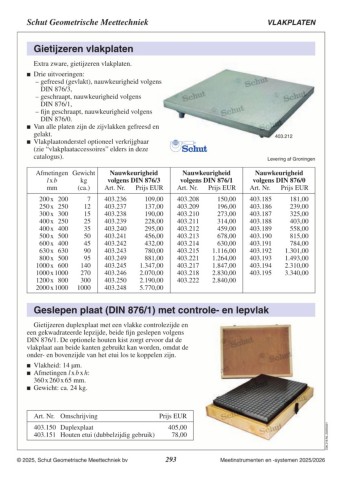

Page 293 - Schut Catalog

Schut Geometrische Meettechniek VLAKPLATEN

Gietijzeren vlakplaten 403.212

Extra zware, gietijzeren vlakplaten. Levering af Groningen
 Drie uitvoeringen:

– gefreesd (gevlakt), nauwkeurigheid volgens
DIN 876/3,
– geschraapt, nauwkeurigheid volgens
DIN 876/1,
– fijn geschraapt, nauwkeurigheid volgens
DIN 876/0.
 Van alle platen zijn de zijvlakken gefreesd en
gelakt.
 Vlakplaatonderstel optioneel verkrijgbaar
(zie “vlakplaataccessoires” elders in deze
catalogus).

Afmetingen Gewicht Nauwkeurigheid Nauwkeurigheid Nauwkeurigheid
l x b kg volgens DIN 876/3 volgens DIN 876/1 volgens DIN 876/0
mm (ca.) Art. Nr. Prijs EUR Art. Nr. Prijs EUR Art. Nr. Prijs EUR

200 x 200 7 403.236 106,00 403.208 146,00 403.185 175,00
250 x 250 12 403.237 133,00 403.209 190,00 403.186 232,00
300 x 300 15 403.238 184,00 403.210 265,00 403.187 316,00
400 x 250 25 403.239 221,00 403.211 305,00 403.188 391,00
400 x 400 35 403.240 286,00 403.212 445,00 403.189 542,00
500 x 500 50 403.241 442,00 403.213 658,00 403.190 791,00
600 x 400 45 403.242 419,00 403.214 612,00 403.191 761,00
630 x 630 90 403.243 757,00 403.215 1.084,00 403.192 1.263,00
800 x 500 95 403.249 856,00 403.221 1.227,00 403.193 1.449,00
1000 x 600 140 403.245 1.308,00 403.217 1.793,00 403.194 2.240,00
1000 x 1000 270 403.246 2.010,00 403.218 2.740,00 403.195 3.340,00
1200 x 800 300 403.250 2.130,00 403.222 2.760,00 403.196 3.350,00
2000 x 1000 1000 403.248 5.610,00 403.220

Geslepen plaat (DIN 876/1) met controle- en lepvlak

Gietijzeren duplexplaat met een vlakke controlezijde en
een gekwadrateerde lepzijde, beide fijn geslepen volgens
DIN 876/1. De optionele houten kist zorgt ervoor dat de
vlakplaat aan beide kanten gebruikt kan worden, omdat de
onder- en bovenzijde van het etui los te koppelen zijn.
 Vlakheid: 14 µm.
 Afmetingen l x b x h:

360 x 260 x 65 mm.
 Gewicht: ca. 24 kg.

Art. Nr. Omschrijving Prijs EUR

403.150 Duplexplaat 393,00 C06.218.NL.20241127
403.151 Houten etui (dubbelzijdig gebruik) 75,00
