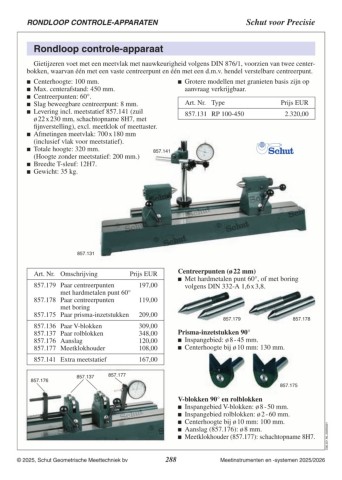

P. 288

RONDLOOP CONTROLE-APPARATEN Schut voor Precisie

Rondloop controle-apparaat

Gietijzeren voet met een meetvlak met nauwkeurigheid volgens DIN 876/1, voorzien van twee center
bokken, waarvan één met een vaste centreerpunt en één met een d.m.v. hendel verstelbare centreerpunt.

 Centerhoogte: 100 mm.  Grotere modellen met granieten basis zijn op
 Max. centerafstand: 450 mm. aanvraag verkrijgbaar.
 Centreerpunten: 60°.
 Slag beweegbare centreerpunt: 8 mm. Art. Nr. Type Prijs EUR
 Levering incl. meetstatief 857.141 (zuil 857.131 RP 100‑450 2.320,00
ø 22 x 230 mm, schachtopname 8H7, met
fijnverstelling), excl. meetklok of meettaster.
 Afmetingen meetvlak: 700 x 180 mm
(inclusief vlak voor meetstatief).
 Totale hoogte: 320 mm.
(Hoogte zonder meetstatief: 200 mm.) 857.141

 Breedte T‑sleuf: 12H7.
 Gewicht: 35 kg.

857.131

Art. Nr. Omschrijving Prijs EUR Centreerpunten (ø 22 mm)
 Met hardmetalen punt 60°, of met boring
857.179 Paar centreerpunten 197,00
met hardmetalen punt 60° 119,00 volgens DIN 332‑A 1,6 x 3,8.
209,00
857.178 Paar centreerpunten 857.179 857.178
met boring

857.175 Paar prisma-inzetstukken

857.136 Paar V‑blokken 309,00 Prisma-inzetstukken 90°
857.137 Paar rolblokken 348,00  Inspangebied: ø 8 - 45 mm.
857.176 Aanslag 120,00  Centerhoogte bij ø 10 mm: 130 mm.
857.177 Meetklokhouder 108,00

857.141 Extra meetstatief 167,00

857.176 857.137 857.177

857.175 C06.221.NL.20240626

V‑blokken 90° en rolblokken
 Inspangebied V‑blokken: ø 8 - 50 mm.
 Inspangebied rolblokken: ø 2 - 60 mm.
 Centerhoogte bij ø 10 mm: 100 mm.
 Aanslag (857.176): ø 8 mm.
 Meetklokhouder (857.177): schachtopname 8H7.
