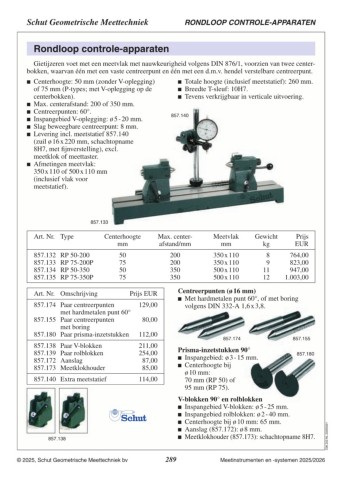

Schut Geometrische Meettechniek RONDLOOP CONTROLE-APPARATEN
Rondloop controle-apparaten
Gietijzeren voet met een meetvlak met nauwkeurigheid volgens DIN 876/1, voorzien van twee center
bokken, waarvan één met een vaste centreerpunt en één met een d.m.v. hendel verstelbare centreerpunt.
Centerhoogte: 50 mm (zonder V‑oplegging) Totale hoogte (inclusief meetstatief): 260 mm.
of 75 mm (P‑types; met V‑oplegging op de Breedte T‑sleuf: 10H7.
centerbokken). Tevens verkrijgbaar in verticale uitvoering.
Max. centerafstand: 200 of 350 mm. 857.140
Centreerpunten: 60°.
Inspangebied V‑oplegging: ø 5 - 20 mm.
Slag beweegbare centreerpunt: 8 mm.
Levering incl. meetstatief 857.140
(zuil ø 16 x 220 mm, schachtopname
8H7, met fijnverstelling), excl.
meetklok of meettaster.
Afmetingen meetvlak:
350 x 110 of 500 x 110 mm
(inclusief vlak voor
meetstatief).
857.133
Art. Nr. Type Centerhoogte Max. center- Meetvlak Gewicht Prijs
mm afstand/mm mm kg EUR
857.132 RP 50‑200 50 200 350 x 110 8 764,00
857.133 RP 75‑200P 75 200 350 x 110 9 823,00
857.134 RP 50‑350 50 350 500 x 110 11 947,00
857.135 RP 75‑350P 75 350 500 x 110 12 1.003,00
Art. Nr. Omschrijving Prijs EUR Centreerpunten (ø 16 mm)
Met hardmetalen punt 60°, of met boring
857.174 Paar centreerpunten 129,00
met hardmetalen punt 60° 80,00 volgens DIN 332‑A 1,6 x 3,8.
857.155 Paar centreerpunten 112,00 857.174 857.155
met boring
857.180 Paar prisma-inzetstukken
857.138 Paar V‑blokken 211,00 Prisma-inzetstukken 90° 857.180
857.139 Paar rolblokken 254,00 Inspangebied: ø 3 - 15 mm.
857.172 Aanslag Centerhoogte bij
857.173 Meetklokhouder 87,00
85,00 ø 10 mm:
70 mm (RP 50) of
857.140 Extra meetstatief 114,00 95 mm (RP 75).
857.138 V‑blokken 90° en rolblokken C06.222.NL.20240626
Inspangebied V‑blokken: ø 5 - 25 mm.
Inspangebied rolblokken: ø 2 - 40 mm.
Centerhoogte bij ø 10 mm: 65 mm.
Aanslag (857.172): ø 8 mm.
Meetklokhouder (857.173): schachtopname 8H7.
