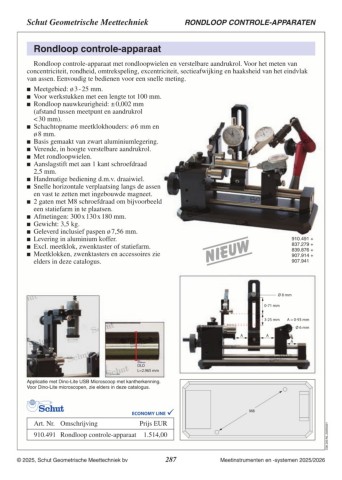

Page 287 - Schut Catalog
P. 287
Schut Geometrische Meettechniek RONDLOOP CONTROLE-APPARATEN
Rondloop controle-apparaat
Rondloop controle-apparaat met rondloopwielen en verstelbare aandrukrol. Voor het meten van
concentriciteit, rondheid, omtrekspeling, excentriciteit, sectieafwijking en haaksheid van het eindvlak
van assen. Eenvoudig te bedienen voor een snelle meting.
Meetgebied: ø 3 - 25 mm. 910.491 +
Voor werkstukken met een lengte tot 100 mm. 837.279 +
Rondloop nauwkeurigheid: ± 0,002 mm 839.876 +
907.914 +
(afstand tussen meetpunt en aandrukrol 907.941
< 30 mm).
Schachtopname meetklokhouders: ø 6 mm en
ø 8 mm.
Basis gemaakt van zwart aluminiumlegering.
Verende, in hoogte verstelbare aandrukrol.
Met rondloopwielen.
Aanslagstift met aan 1 kant schroefdraad
2,5 mm.
Handmatige bediening d.m.v. draaiwiel.
Snelle horizontale verplaatsing langs de assen
en vast te zetten met ingebouwde magneet.
2 gaten met M8 schroefdraad om bijvoorbeeld
een statiefarm in te plaatsen.
Afmetingen: 300 x 130 x 180 mm.
Gewicht: 3,5 kg.
Geleverd inclusief paspen ø 7,56 mm.
Levering in aluminium koffer.
Excl. meetklok, zwenktaster of statiefarm.
Meetklokken, zwenktasters en accessoires zie
elders in deze catalogus.
DLO Ø 8 mm
L=2.965 mm 0-71 mm
Applicatie met Dino-Lite USB Microscoop met kantherkenning. 3-25 mm A = 0-93 mm
Voor Dino-Lite microscopen, zie elders in deze catalogus.
Ø 6 mm
Art. Nr. Omschrijving Prijs EUR AA C06.320.NL.20250321
910.491 Rondloop controle-apparaat 1.514,00 A
© 2025, Schut Geometrische Meettechniek bv 287 M8
Meetinstrumenten en -systemen 2025/2026
