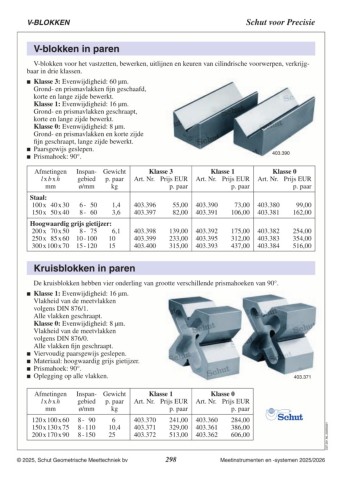

P. 298

V-BLOKKEN Schut voor Precisie

V‑blokken in paren

V‑blokken voor het vastzetten, bewerken, uitlijnen en keuren van cilindrische voorwerpen, verkrijg
baar in drie klassen.

 Klasse 3: Evenwijdigheid: 60 µm. 403.390
Grond- en prismavlakken fijn geschaafd,
korte en lange zijde bewerkt.
Klasse 1: Evenwijdigheid: 16 µm.
Grond- en prismavlakken geschraapt,
korte en lange zijde bewerkt.
Klasse 0: Evenwijdigheid: 8 µm.
Grond- en prismavlakken en korte zijde
fijn geschraapt, lange zijde bewerkt.

 Paarsgewijs geslepen.
 Prismahoek: 90°.

Afmetingen Inspan- Gewicht Klasse 3 Klasse 1 Klasse 0
l x b x h gebied p. paar Art. Nr. Prijs EUR Art. Nr. Prijs EUR Art. Nr. Prijs EUR
mm ø/mm kg p. paar p. paar p. paar

Staal: 53,00 70,00 96,00
100 x 40 x 30 6 - 50 1,4 403.396 80,00 403.390 103,00 403.380 157,00
150 x 50 x 40 8 - 60 3,6 403.397 403.391 403.381

Hoogwaardig grijs gietijzer: 135,00 170,00 247,00
200 x 70 x 50 8 - 75 6,1 403.398 226,00 403.392 303,00 403.382 344,00
250 x 85 x 60 10 - 100 10 403.399 306,00 403.395 424,00 403.383 501,00
300 x 100 x 70 15 - 120 15 403.400 403.393 403.384

Kruisblokken in paren 403.371

De kruisblokken hebben vier onderling van grootte verschillende prismahoeken van 90°.
 Klasse 1: Evenwijdigheid: 16 µm.

Vlakheid van de meetvlakken
volgens DIN 876/1.
Alle vlakken geschraapt.
Klasse 0: Evenwijdigheid: 8 µm.
Vlakheid van de meetvlakken
volgens DIN 876/0.
Alle vlakken fijn geschraapt.
 Viervoudig paarsgewijs geslepen.
 Materiaal: hoogwaardig grijs gietijzer.
 Prismahoek: 90°.
 Oplegging op alle vlakken.

Afmetingen Inspan- Gewicht Klasse 1 Klasse 0
l x b x h gebied p. paar Art. Nr. Prijs EUR Art. Nr. Prijs EUR
mm ø/mm kg p. paar p. paar

120 x 100 x 60 8 - 90 6 403.370 234,00 403.360 276,00 C07.201.NL.20241127
150 x 130 x 75 8 - 110 10,4 403.371 319,00 403.361 375,00
200 x 170 x 90 8 - 150 25 403.372 498,00 403.362 589,00
