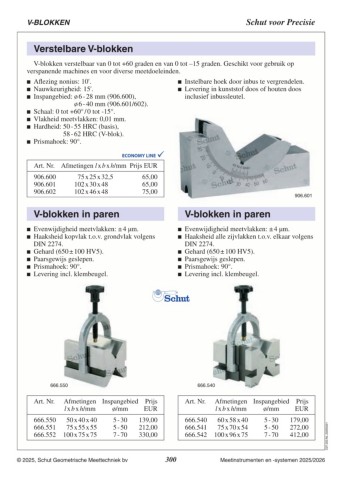

Page 300 - Schut Catalog

V-BLOKKEN Schut voor Precisie

Verstelbare V‑blokken

V‑blokken verstelbaar van 0 tot +60 graden en van 0 tot –15 graden. Geschikt voor gebruik op
verspanende machines en voor diverse meet­doeleinden.

 Aflezing nonius: 10'.  Instelbare hoek door inbus te vergrendelen.
 Nauwkeurigheid: 15'.  Levering in kunststof doos of houten doos
 Inspangebied: ø 6 - 28 mm (906.600),
inclusief inbussleutel.
ø 6 - 40 mm (906.601/602).
 Schaal: 0 tot +60° / 0 tot -15°.
 Vlakheid meetvlakken: 0,01 mm.
 Hardheid: 50 - 55 HRC (basis),

58 - 62 HRC (V-blok).
 Prismahoek: 90°.

Art. Nr. Afmetingen l x b x h/mm Prijs EUR

906.600 75 x 25 x 32,5 57,00 906.601
906.601 102 x 30 x 48 57,00
906.602 102 x 46 x 48 66,00 V‑blokken in paren

V‑blokken in paren  Evenwijdigheid meetvlakken: ± 4 µm.
 Haaksheid alle zijvlakken t.o.v. elkaar volgens
 Evenwijdigheid meetvlakken: ± 4 µm.
 Haaksheid kopvlak t.o.v. grondvlak volgens DIN 2274.
 Gehard (650 ± 100 HV5).
DIN 2274.  Paarsgewijs geslepen.
 Gehard (650 ± 100 HV5).  Prismahoek: 90°.
 Paarsgewijs geslepen.  Levering incl. klembeugel.
 Prismahoek: 90°.
 Levering incl. klembeugel.

666.550 666.540

Art. Nr. Afmetingen Inspangebied Prijs Art. Nr. Afmetingen Inspangebied Prijs
l x b x h/mm ø/mm EUR l x b x h/mm ø/mm EUR

666.550 50 x 40 x 40 5 - 30 139,00 666.540 60 x 58 x 40 5 - 30 179,00 C07.203.NL.20241127
666.551 75 x 55 x 55 5 - 50 212,00 666.541 75 x 70 x 54 5 - 50 272,00
666.552 100 x 75 x 75 7 - 70 330,00 666.542 100 x 96 x 75 7 - 70 412,00
