DIGITALE LENGTEMEETSYSTEMEN                                                                                                          Schut voor Precisie

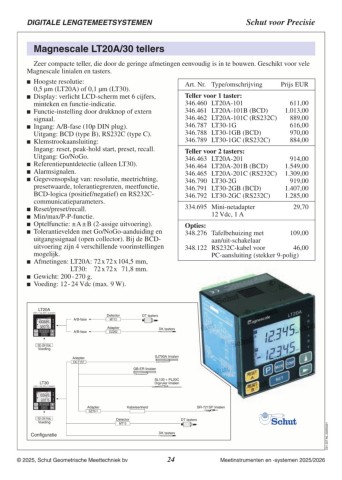

Magnescale LT20A/30 tellers

   Zeer compacte teller, die door de geringe afmetingen eenvoudig is in te bouwen. Geschikt voor vele
Magnescale linialen en tasters.

	 Hoogste resolutie:                                                                           Art. Nr. Type/omschrijving           Prijs EUR
   0,5 µm (LT20A) of 0,1 µm (LT30).
                                                                                                Teller voor 1 taster:                591,00
	 Display: verlicht LCD-scherm met 6 cijfers,                                                  346.460 LT20A-101                    980,00
   minteken en functie-indicatie.                                                               346.461 LT20A-101B (BCD)             860,00
                                                                                                346.462 LT20A-101C (RS232C)          596,00
	 Functie-instelling door drukknop of extern                                                   346.787 LT30-1G                      938,00
   signaal.                                                                                     346.788 LT30-1GB (BCD)               855,00
                                                                                                346.789 LT30-1GC (RS232C)
	 Ingang: A/B-fase (10p DIN plug).
   Uitgang: BCD (type B), RS232C (type C).                                                      Teller voor 2 tasters:                 884,00
                                                                                                346.463 LT20A-201                    1.498,00
	 Klemstrookaansluiting:                                                                       346.464 LT20A-201B (BCD)             1.266,00
   Ingang: reset, peak-hold start, preset, recall.                                              346.465 LT20A-201C (RS232C)
   Uitgang: Go/NoGo.                                                                            346.790 LT30-2G                        889,00
                                                                                                346.791 LT30-2GB (BCD)               1.361,00
	 Referentiepuntdetectie (alleen LT30).                                                        346.792 LT30-2GC (RS232C)            1.243,00
	 Alarmsignalen.
	 Gegevensopslag van: resolutie, meetrichting,                                                 334.695 Mini-netadapter              29,00
                                                                                                           12 Vdc, 1 A
   presetwaarde, tolerantiegrenzen, meetfunctie,
   BCD-logica (positief/negatief) en RS232C-                                                    Opties:
   communicatieparameters.                                                                      348.276 Tafelbehuizing met           101,00
	 Reset/preset/recall.                                                                                  aan/uit-schakelaar
	 Min/max/P-P-functie.                                                                         348.122 RS232C-kabel voor            46,00
	 Optelfunctie: ± A ± B (2-assige uitvoering).                                                          PC-aansluiting (stekker 9-polig)
	 Tolerantievelden met Go/NoGo-aanduiding en
   uitgangssignaal (open collector). Bij de BCD-
   uitvoering zijn 4 verschillende voorinstellingen
   mogelijk.
	 Afmetingen: LT20A: 72 x 72 x 104,5 mm,
   	 LT30: 	 72 x 72 x   71,8 mm.
	 Gewicht: 200 - 270 g.
	 Voeding: 12 - 24 Vdc (max. 9 W).

   LT20A

(101 = 1 as; 201 = 2 assen)

                             A/B-fase           Detector    DT tasters
                                                  MT12
                                                                            SJ700A linialen
12 - 24 Vdc                                               GB-ER linialen
Voeding
                                                                            SL130 + PL20C
                             Adapter                                        Digiruler linialen
                             CK-T157

    LT30

(1G = 1 as; 2G = 2 assen)

                                       Adapter                     Kabeleenheid                                   SR-721SP linialen
                                        SZ70-1                                                      DT tasters
                                                          Detector               DK tasters
      12 - 24 Vdc                                           MT13                                                                                          C01.327.NL.20240625
      Voeding

Configuratie
