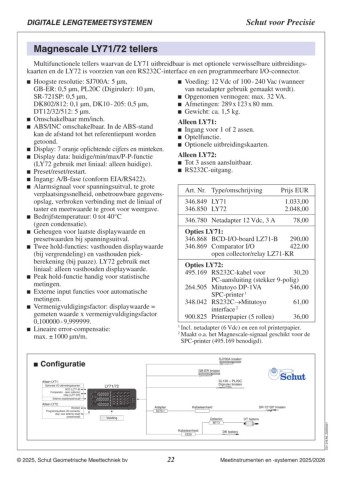

DIGITALE LENGTEMEETSYSTEMEN                                                                                              Schut voor Precisie

Magnescale LY71/72 tellers

   Multifunctionele tellers waarvan de LY71 uitbreidbaar is met optionele verwisselbare uitbreidings­
kaarten en de LY72 is voorzien van een RS232C-interface en een programmeerbare I/O-connector.

	 Hoogste resolutie: SJ700A: 5 µm,                                  	 Voeding: 12 Vdc of 100 - 240 Vac (wanneer
   GB‑ER: 0,5 µm, PL20C (Digiruler): 10 µm,                             van netadapter gebruik gemaakt wordt).
   SR‑721SP: 0,5 µm,
   DK802/812: 0,1 µm, DK10 - 205: 0,5 µm,                            	 Opgenomen vermogen: max. 32 VA.
   DT12/32/512: 5 µm.                                                	 Afmetingen: 289 x 123 x 80 mm.
                                                                     	 Gewicht: ca. 1,5 kg.
	 Omschakelbaar mm/inch.                                            Alleen LY71:
	 ABS/INC omschakelbaar. In de ABS-stand                            	 Ingang voor 1 of 2 assen.
                                                                     	 Optelfunctie.
   kan de afstand tot het referentie­punt worden                     	 Optionele uitbreidings­kaarten.
   getoond.                                                          Alleen LY72:
	 Display: 7 oranje oplichtende cijfers en min­teken.               	 Tot 3 assen aansluitbaar.
	 Display data: huidige/min/max/P‑P-functie                         	 RS232C-uitgang.
   (LY72 gebruik met liniaal: alleen huidige).
	 Preset/reset/restart.                                             Art. Nr. Type/omschrijving                                      Prijs EUR
	 Ingang: A/B-fase (conform EIA/RS422).
	 Alarmsignaal voor spanningsuitval, te grote                       346.849 LY71                                                      999,00
   verplaatsingssnelheid, onbetrouwbare gegevens­                    346.850 LY72                                                    1.981,00
   opslag, verbroken verbinding met de liniaal of
   taster en meetwaarde te groot voor weergave.                      346.780 Netadapter 12 Vdc, 3 A                                                     75,00
	 Bedrijfstemperatuur: 0 tot 40°C
   (geen condensatie).                                               Opties LY71:
	 Geheugen voor laatste displaywaarde en                            346.868 BCD-I/O-board LZ71‑B 280,00
   presetwaarden bij spanningsuitval.                                346.869 Comparator I/O                                                             408,00
	 Twee hold-functies: vasthouden displaywaarde                                    open collector/relay LZ71‑KR
   (bij vergrendeling) en vasthouden piek­
   berekening (bij pauze). LY72 gebruik met                          Opties LY72:                                                                       28,70
   liniaal: alleen vasthouden displaywaarde.                         495.169 RS232C-kabel voor
	 Peak hold-functie handig voor statistische                                      PC-aansluiting (stekker 9-polig)
   metingen.                                                         264.505 Mitutoyo DP‑1VA                                                            546,00
	 Externe input functies voor automatische                                        SPC-printer 1
   metingen.                                                         348.042 RS232C→Mitutoyo                                                            51,00
	 Vermenigvuldigingsfactor: displaywaarde =                                       interface 2
   gemeten waarde x vermenigvuldigingsfactor                         900.825 Printerpapier (5 rollen)                                                   36,00
   0,100000 - 9,999999.
	 Lineaire error-compensatie:                                       1	Incl. netadapter (6 Vdc) en een rol printerpapier.
   max. ± 1000 µm/m.                                                 2	Maakt o.a. het Magnescale-signaal geschikt voor de
                                                                      SPC-printer (495.169 benodigd).

Configuratie                                  LY71/72                                                SJ700A linialen
                                                                                   GB-ER linialen
 Alleen LY71:                                  Voeding
     Optionele I/O-uitbreidingskaarten:                                                              SL130 + PL20C
                            BCD (LZ71-B)                                                             Digiruler linialen
           Comparator - open collector/
                          relay (LZ71-KR)               Adapter      Kabeleenheid                                                    SR-721SP linialen
             Externe reset/preset/recall                 SZ70-1

 Alleen LY72:                                                                      Detector                              DT tasters
                                   RC232C                                            MT13

      Programmeerbare I/O-connector
                 (bijv. voor externe reset/
                              preset/recall)

                                                                     Kabeleenheid            DK tasters                                                         C01.316.NL.20240625
                                                                           CE29
