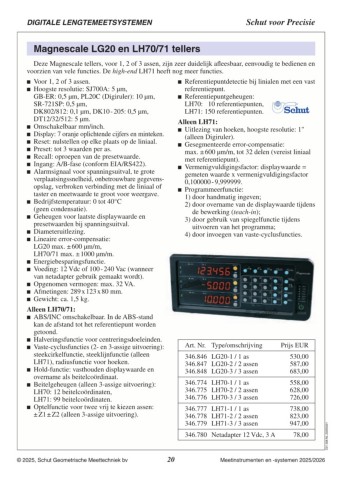

DIGITALE LENGTEMEETSYSTEMEN Schut voor Precisie

Magnescale LG20 en LH70/71 tellers

Deze Magnescale tellers, voor 1, 2 of 3 assen, zijn zeer duidelijk afleesbaar, eenvoudig te bedienen en
voorzien van vele functies. De high‑end LH71 heeft nog meer functies.

 Voor 1, 2 of 3 assen.  Referentiepuntdetectie bij linialen met een vast
 Hoogste resolutie: SJ700A: 5 µm, referentiepunt.

GB‑ER: 0,5 µm, PL20C (Digiruler): 10 µm,  Referentiepuntgeheugen:
SR‑721SP: 0,5 µm, LH70: 10 referentiepunten,
DK802/812: 0,1 µm, DK10 - 205: 0,5 µm, LH71: 150 referentiepunten.
DT12/32/512: 5 µm.
 Omschakelbaar mm/inch. Alleen LH71:
 Display: 7 oranje oplichtende cijfers en min­teken.  Uitlezing van hoeken, hoogste resolutie: 1"
 Reset: nulstellen op elke plaats op de liniaal.
 Preset: tot 3 waarden per as. (alleen Digiruler).
 Recall: oproepen van de presetwaarde.  Gesegmenteerde error-compensatie:
 Ingang: A/B-fase (conform EIA/RS422).
 Alarmsignaal voor spanningsuitval, te grote max. ± 600 µm/m, tot 32 delen (vereist liniaal
verplaatsingssnelheid, onbetrouwbare gegevens­ met referentiepunt).
opslag, verbroken verbinding met de liniaal of  Vermenigvuldigingsfactor: displaywaarde =
taster en meetwaarde te groot voor weergave. gemeten waarde x vermenigvuldigingsfactor
 Bedrijfstemperatuur: 0 tot 40°C 0,100000 - 9,999999.
(geen condensatie).  Programmeerfunctie:
 Geheugen voor laatste displaywaarde en 1) door handmatig ingeven;
presetwaarden bij spanningsuitval. 2) door overname van de displaywaarde tijdens
 Diameteruitlezing. de bewerking (teach-in);
 Lineaire error-compensatie: 3) door gebruik van spiegelfunctie tijdens
LG20 max. ± 600 µm/m, uitvoeren van het programma;
LH70/71 max. ± 1000 µm/m. 4) door invoegen van vaste-cyclusfuncties.
 Energiebesparingsfunctie.
 Voeding: 12 Vdc of 100 - 240 Vac (wanneer Art. Nr. Type/omschrijving Prijs EUR
van netadapter gebruik gemaakt wordt). 346.846 LG20‑1 / 1 as 513,00
 Opgenomen vermogen: max. 32 VA. 346.847 LG20‑2 / 2 assen 568,00
 Afmetingen: 289 x 123 x 80 mm. 346.848 LG20‑3 / 3 assen 661,00
 Gewicht: ca. 1,5 kg. 346.774 LH70‑1 / 1 as 540,00
Alleen LH70/71: 346.775 LH70‑2 / 2 assen 607,00
 ABS/INC omschakelbaar. In de ABS-stand 346.776 LH70‑3 / 3 assen 702,00
kan de afstand tot het referentie­punt worden 346.777 LH71‑1 / 1 as 714,00
getoond. 346.778 LH71‑2 / 2 assen 796,00
 Halveringsfunctie voor centreringsdoeleinden. 346.779 LH71‑3 / 3 assen 916,00
 Vaste-cyclusfuncties (2- en 3-assige uitvoering):
steekcirkelfunctie, steeklijn­functie (alleen
LH71), radiusfunctie voor hoeken.
 Hold-functie: vasthouden displaywaarde en
overname als beitelcoördinaat.
 Beitelgeheugen (alleen 3-assige uitvoering):
LH70: 12 beitelcoördinaten,
LH71: 99 beitelcoördinaten.
 Optelfunctie voor twee vrij te kiezen assen:
± Z1 ± Z2 (alleen 3-assige uitvoering).

346.780 Netadapter 12 Vdc, 3 A 75,00 C01.308.NL.20240625
