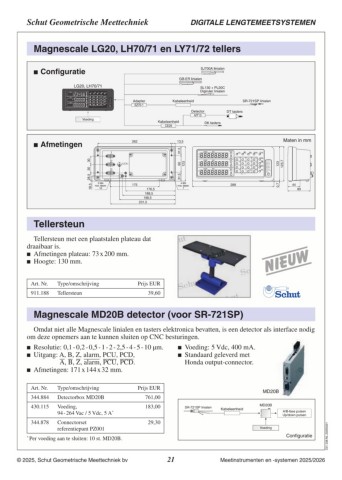

P. 21

Schut Geometrische Meettechniek                                                                                 DIGITALE LENGTEMEETSYSTEMEN

Magnescale LG20, LH70/71 en LY71/72 tellers

Configuratie                                                                                                                      SJ700A linialen
                                                                                                                GB-ER linialen
                        LG20, LH70/71
                                                                                                                                  SL130 + PL20C
                                                                                                                                  Digiruler linialen

                                            Adapter                                                         Kabeleenheid                                          SR-721SP linialen
                                             SZ70-1

              Voeding                                                                                           Detector                              DT tasters
                                                                                                                  MT13

                                                                                                Kabeleenheid              DK tasters
                                                                                                      CE29

Afmetingen                                                                                                                                                                           Maten in mm

                       262                           13,5

18,5 28,5 30 30                                                                                                                                                   123
                                                                                  31,5 60 31,5                                                                       123,7
                                                                                      123
   2-M4                175                                                                       4-M4                     289                                     0,7       44
max. diepte:                        176,5                                                     max. diepte:                                                                      80

     18                           188,5                                                             7
                                 198,5
                             231,5

Magnescale MD20B detector (voor SR‑721SP)

   Omdat niet alle Magnescale linialen en tasters elektronica bevatten, is een detector als interface nodig
om deze opnemers aan te kunnen sluiten op CNC besturingen.

	 Resolutie: 0,1 - 0,2 - 0,5 - 1 - 2 - 2,5 - 4 - 5 - 10 µm.                                                    	 Voeding: 5 Vdc, 400 mA.
	 Uitgang: A, B, Z, alarm, PCU, PCD,                                                                           	 Standaard geleverd met

   	 A, B, Z, alarm, PCU, PCD.                                                                                     Honda output-connector.
	 Afmetingen: 171 x 144 x 32 mm.
                                                                                                                                                                            MD20B

Art. Nr. Type/omschrijving                  Prijs EUR                                                           SR-721SP linialen     Kabeleenheid                          MD20B
                                                                                                                                                                            Voeding
344.884 Detectorbox MD20B                    736,00                                                                                                                                  A/B-fase pulsen
                                                                                                                                                                                     Up/down pulsen
430.115 Voeding,                             183,00
94 - 264 Vac / 5 Vdc, 5 A*                                                                                                                                                             Configuratie

344.878 Connectorset                         28,00                                                                                                                                                    C01.333.NL.20240625
           referentiepunt PZ001

*	Per voeding aan te sluiten: 10 st. MD20B.

© 2024, Schut Geometrische Meettechniek bv                                                                  21                     Meetinstrumenten en -systemen 2023/2024
