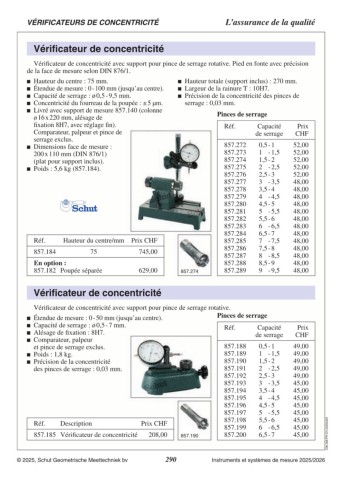

VÉRIFICATEURS DE CONCENTRICITÉ L’assurance de la qualité

Vérificateur de concentricité

Vérificateur de concentricité avec support pour pince de serrage rotative. Pied en fonte avec précision
de la face de mesure selon DIN 876/1.

 Hauteur du centre : 75 mm.  Hauteur totale (support inclus) : 270 mm.
 Étendue de mesure : 0 - 100 mm (jusqu’au centre).  Largeur de la rainure T : 10H7.
 Capacité de serrage : ø 0,5 - 9,5 mm.  Précision de la concentricité des pinces de
 Concentricité du fourreau de la poupée : ± 5 µm.
 Livré avec support de mesure 857.140 (colonne serrage : 0,03 mm.

ø 16 x 220 mm, alésage de Pinces de serrage
fixa­tion 8H7, avec réglage fin).
Comparateur, palpeur et pince de Réf. Capacité Prix
serrage exclus. de serrage CHF
 Dimensions face de mesure :
200 x 110 mm (DIN 876/1) 857.272 0,5 - 1 52,00
(plat pour support inclus). 857.273 1 - 1,5 52,00
 Poids : 5,6 kg (857.184). 857.274 1,5 - 2 52,00
857.275 2 - 2,5 52,00
Réf. Hauteur du centre/mm Prix CHF 857.276 2,5 - 3 52,00
745,00 857.277 3 - 3,5 48,00
857.184 75 857.278 3,5 - 4 48,00
629,00 857.279 4 - 4,5 48,00
En option : 857.274 857.280 4,5 - 5 48,00
857.182 Poupée séparée 857.281 5 - 5,5 48,00
857.282 5,5 - 6 48,00
857.283 6 - 6,5 48,00
857.284 6,5 - 7 48,00
857.285 7 - 7,5 48,00
857.286 7,5 - 8 48,00
857.287 8 - 8,5 48,00
857.288 8,5 - 9 48,00
857.289 9 - 9,5 48,00

Vérificateur de concentricité

Vérificateur de concentricité avec support pour pince de serrage rotative.

 Étendue de mesure : 0 - 50 mm (jusqu’au centre). Pinces de serrage

 Capacité de serrage : ø 0,5 - 7 mm. Réf. Capacité Prix
 Alésage de fixation : 8H7. de serrage CHF
 Comparateur, palpeur 49,00
857.188 0,5 - 1 49,00
et pince de serrage exclus. 857.189 1 - 1,5 49,00
 Poids : 1,8 kg. 49,00
 Précision de la concentricité 857.190 1,5 - 2 49,00
857.191 2 - 2,5 45,00
des pinces de serrage : 0,03 mm. 857.192 2,5 - 3 45,00
45,00
857.193 3 - 3,5 45,00
857.194 3,5 - 4 45,00
857.195 4 - 4,5 45,00
857.196 4,5 - 5 45,00
857.197 5 - 5,5 45,00
857.198 5,5 - 6
Réf. Description Prix CHF 857.199 6 - 6,5 C06.308.FR-CH.20250107

857.185 Vérificateur de concentricité 208,00 857.190 857.200 6,5 - 7
