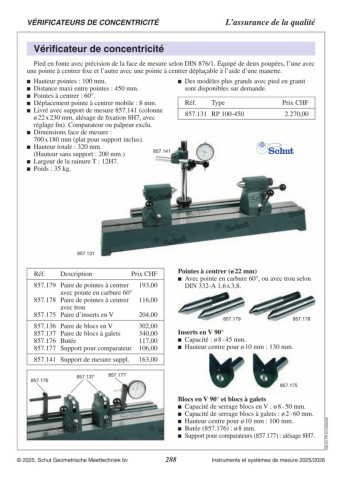

Page 288 - Schut Catalog

VÉRIFICATEURS DE CONCENTRICITÉ L’assurance de la qualité

Vérificateur de concentricité

Pied en fonte avec précision de la face de mesure selon DIN 876/1. Équipé de deux poupées, l’une avec
une pointe à centrer fixe et l’autre avec une pointe à centrer déplaçable à l’aide d’une manette.

 Hauteur pointes : 100 mm.  Des modèles plus grands avec pied en granit
 Distance maxi entre pointes : 450 mm. sont disponibles sur demande.
 Pointes à centrer : 60°.
 Déplacement pointe à centrer mobile : 8 mm. Réf. Type Prix CHF
 Livré avec support de mesure 857.141 (colonne 857.131 RP 100‑450 2.270,00
ø 22 x 230 mm, alésage de fixation 8H7, avec
réglage fin). Comparateur ou palpeur exclu.
 Dimensions face de mesure :
700 x 180 mm (plat pour support inclus).
 Hauteur totale : 320 mm.
(Hauteur sans support : 200 mm.) 857.141

 Largeur de la rainure T : 12H7.
 Poids : 35 kg.

857.131

Réf. Description Prix CHF Pointes à centrer (ø 22 mm)
 Avec pointe en carbure 60°, ou avec trou selon
857.179 Paire de pointes à centrer 193,00
avec pointe en carbure 60° 116,00 DIN 332‑A 1,6 x 3,8.
204,00
857.178 Paire de pointes à centrer 857.179 857.178
avec trou

857.175 Paire d’inserts en V

857.136 Paire de blocs en V 302,00 Inserts en V 90°
857.137 Paire de blocs à galets 340,00  Capacité : ø 8 - 45 mm.
857.176 Butée 117,00  Hauteur centre pour ø 10 mm : 130 mm.
857.177 Support pour comparateur 106,00

857.141 Support de mesure suppl. 163,00

857.176 857.137 857.177

857.175 C06.221.FR-CH.20250107

Blocs en V 90° et blocs à galets
 Capacité de serrage blocs en V : ø 8 - 50 mm.
 Capacité de serrage blocs à galets : ø 2 - 60 mm.
 Hauteur centre pour ø 10 mm : 100 mm.
 Butée (857.176) : ø 8 mm.
 Support pour comparateurs (857.177) : alésage 8H7.

© 2025, Schut Geometrische Meettechniek bv 288 Instruments et systèmes de mesure 2023/2024
