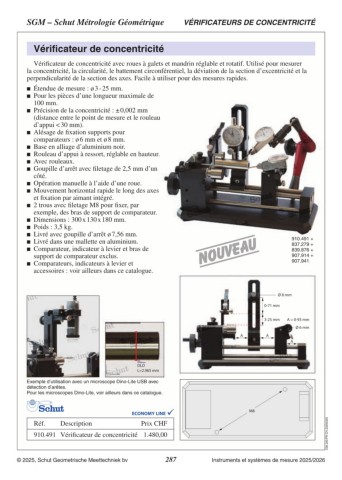

SGM – Schut Métrologie Géométrique VÉRIFICATEURS DE CONCENTRICITÉ

Vérificateur de concentricité

Vérificateur de concentricité avec roues à galets et mandrin réglable et rotatif. Utilisé pour mesurer
la concentricité, la circularité, le battement circonférentiel, la déviation de la section d’excentricité et la
perpendicularité de la section des axes. Facile à utiliser pour des mesures rapides.

 Étendue de mesure : ø 3 - 25 mm. 910.491 +
 Pour les pièces d’une longueur maximale de 837.279 +
839.876 +
100 mm. 907.914 +
 Précision de la concentricité : ± 0,002 mm 907.941

(distance entre le point de mesure et le rouleau
d’appui < 30 mm).
 Alésage de fixation supports pour
comparateurs : ø 6 mm et ø 8 mm.
 Base en alliage d’aluminium noir.
 Rouleau d’appui à ressort, réglable en hauteur.
 Avec rouleaux.
 Goupille d’arrêt avec filetage de 2,5 mm d’un
côté.
 Opération manuelle à l’aide d’une roue.
 Mouvement horizontal rapide le long des axes
et fixation par aimant intégré.
 2 trous avec filetage M8 pour fixer, par
exemple, des bras de support de comparateur.
 Dimensions : 300 x 130 x 180 mm.
 Poids : 3,5 kg.
 Livré avec goupille d’arrêt ø 7,56 mm.
 Livré dans une mallette en aluminium.
 Comparateur, indicateur à levier et bras de
support de comparateur exclus.
 Comparateurs, indicateurs à levier et
accessoires : voir ailleurs dans ce catalogue.

Ø 8 mm

0-71 mm

3-25 mm A = 0-93 mm
Ø 6 mm

AA
A

DLO
L=2.965 mm
Exemple d’utilisation avec un microscope Dino-Lite USB avec
détection d’arêtes.
Pour les microscopes Dino-Lite, voir ailleurs dans ce catalogue.

Réf. Description Prix CHF M8 C06.320.FR-CH.20250325

910.491 Vérificateur de concentricité 1.480,00 Instruments et systèmes de mesure 2025/2026
