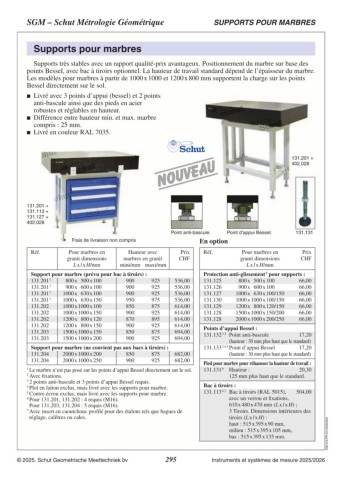

SGM – Schut Métrologie Géométrique SUPPORTS POUR MARBRES

Supports pour marbres

Supports très stables avec un rapport qualité-prix avantageux. Positionnement du marbre sur base des
points Bessel, avec protection anti-glissement et bac à tiroirs optionnel. La hauteur de travail standard
dépend de l’épaisseur du marbre.
 Livré avec 3 points d’appui (bessel) et 2 points

anti-bascule.
 Différence entre hauteur min. et max. marbre

compris : 25 mm.
 Livré en couleur RAL 7035.

131.100 +
402.028

131.101 +
131.113 +
131.108 +
402.028

Frais de livraison non compris

Réf. Pour marbres en Hauteur avec Prix

granit dimensions marbres en granit CHF Point anti- Point d’appui
bascule. Bessel.
L x l x H/mm mini/mm maxi/mm 131.117
En option
Support pour marbre (modèles standard) : 905 517,00
131.100 1 630 x 630 x 80 880 925 517,00 Réf. Pour marbres en Prix
131.100 1 800 x 500 x 100 900 925 517,00
131.100 1 900 x 600 x 100 900 925 517,00 granit dimensions CHF
131.100 1 1000 x 630 x 100 900 975 517,00
131.100 1 1000 x 630 x 150 950 L x l x H/mm

Support pour marbre (prévu pour bac à tiroirs) : 905 529,00 Protection anti-glissement 2 pour supports :
131.101 1 630 x 630 x 80 880 925 529,00 131.105 630 x 630 x 80 194,00
131.101 1 800 x 500 x 100 900 925 529,00 131.106 800 x 500 x 100 207,00
131.101 1 900 x 600 x 100 900 925 529,00 131.107 900 x 600 x 100 219,00
131.101 1 1000 x 630 x 100 900 975 529,00 131.108 1000 x 630 x 100/150 219,00
131.101 1 1000 x 630 x 150 950
Points d’appui Bessel :

1 Le marbre n’est pas posé sur les points d’appui Bessel directement sur le sol. 131.115 3,5 Point anti-bascule 17,20
2 Avec fixations.
3 2 points anti-bascule et 3 points d’appui Bessel requis. (hauteur : 30 mm plus haut que le standard)
4 Plot en laiton exclus.
5 Contre-écrou exclus. 131.116 3,4,5 Point d’appui Bessel 17,20
6 Pour 131.100, 131.101 : 4 requis (M20).
7 Avec insert en caoutchouc profilé pour des étalons tels que bagues de (hauteur : 30 mm plus haut que le standard)
réglage, calibres ou cales.
Pied pour marbre pour réhausser la hauteur de travail :

131.117 6 Hauteur : 18,90

125 mm plus haut que le standard.

Supports pour marbres en granit plus grandes : Bac à tiroirs :
– 1000 x 1000 x 100 / 150 mm,
– 1200 x 800 x 120 / 150 mm, 131.113 2,7 Bac à tiroirs 504,00
– 1500 x 1000 x 150 / 200 mm,
– 2000 x 1000 x 200 / 250 mm, (RAL 5015), avec fixations,
voir : www.schut.com/PDFs/2024-p295-FR.pdf
ou www.schut.com/PDFs/2024-p295-Suisse.pdf 610 x 480 x 470 mm (L x l x H) ;

3 Tiroirs. Dimensions intérieures des

tiroirs (L x l x H) : C06.309.FR-CH.20250107

haut : 515 x 395 x 90 mm,

milieu : 515 x 395 x 105 mm,

bas : 515 x 395 x 135 mm.
