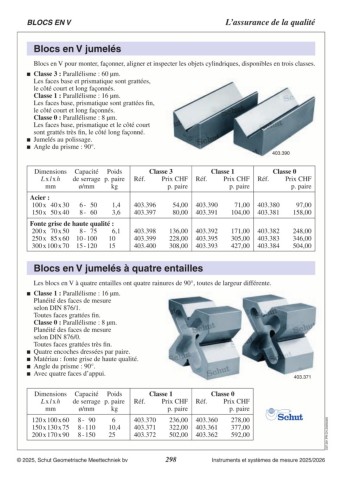

P. 298
BLOCS EN V L’assurance de la qualité
Blocs en V jumelés
Blocs en V pour monter, façonner, aligner et inspecter les objets cylindriques, disponibles en trois classes.
Classe 3 : Parallélisme : 60 µm. 403.390
Les faces base et prismatique sont grattées,
le côté court et long façonnés.
Classe 1 : Parallélisme : 16 µm.
Les faces base, prismatique sont grattées fin,
le côté court et long façonnés.
Classe 0 : Parallélisme : 8 µm.
Les faces base, prismatique et le côté court
sont grattés très fin, le côté long façonné.
Jumelés au polissage.
Angle du prisme : 90°.
Dimensions Capacité Poids Classe 3 Classe 1 Classe 0
L x l x h de serrage p. paire Réf. Prix CHF Réf. Prix CHF Réf. Prix CHF
mm ø/mm kg p. paire p. paire p. paire
Acier : 52,00 68,00 94,00
100 x 40 x 30 6 - 50 1,4 403.396 78,00 403.390 101,00 403.380 153,00
150 x 50 x 40 8 - 60 3,6 403.397 403.391 403.381
Fonte grise de haute qualité : 132,00 166,00 241,00
200 x 70 x 50 8 - 75 6,1 403.398 221,00 403.392 296,00 403.382 336,00
250 x 85 x 60 10 - 100 10 403.399 299,00 403.395 415,00 403.383 490,00
300 x 100 x 70 15 - 120 15 403.400 403.393 403.384
Blocs en V jumelés à quatre entailles 403.371
Les blocs en V à quatre entailles ont quatre rainures de 90°, toutes de largeur différente.
Classe 1 : Parallélisme : 16 µm.
Planéité des faces de mesure
selon DIN 876/1.
Toutes faces grattées fin.
Classe 0 : Parallélisme : 8 µm.
Planéité des faces de mesure
selon DIN 876/0.
Toutes faces grattées très fin.
Quatre encoches dressées par paire.
Matériau : fonte grise de haute qualité.
Angle du prisme : 90°.
Avec quatre faces d’appui.
Dimensions Capacité Poids Classe 1 Classe 0
L x l x h de serrage p. paire Réf. Prix CHF Réf. Prix CHF
mm ø/mm kg p. paire p. paire
120 x 100 x 60 8 - 90 6 403.370 229,00 403.360 270,00 C07.201.FR-CH.20250107
150 x 130 x 75 8 - 110 10,4 403.371 312,00 403.361 367,00
200 x 170 x 90 8 - 150 25 403.372 487,00 403.362 576,00
© 2025, Schut Geometrische Meettechniek bv 298 Instruments et systèmes de mesure 2023/2024
