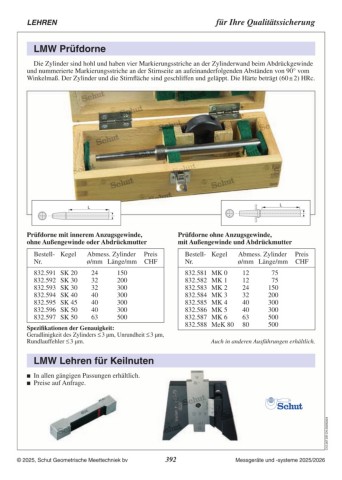

P. 392
LEHREN für Ihre Qualitätssicherung
LMW Prüfdorne
Die Zylinder sind hohl und haben vier Markierungsstriche an der Zylinderwand beim Abdrückgewinde
und nummerierte Markierungsstriche an der Stirnseite an aufeinanderfolgenden Abständen von 90° vom
Winkelmaß. Der Zylinder und die Stirnfläche sind geschliffen und geläppt. Die Härte beträgt (60 ± 2) HRc.
LL
Prüfdorne mit innerem Anzugsgewinde, Prüfdorne ohne Anzugsgewinde,
ohne Außengewinde oder Abdrückmutter mit Außengewinde und Abdrückmutter
Bestell- Kegel Abmess. Zylinder Preis Bestell- Kegel Abmess. Zylinder Preis
Nr. ø/mm Länge/mm CHF Nr. ø/mm Länge/mm CHF
832.591 SK 20 24 150 832.581 MK 0 12 75
832.592 SK 30 32 200 832.582 MK 1 12 75
832.593 SK 30 32 300 832.583 MK 2 24 150
832.594 SK 40 40 300 832.584 MK 3 32 200
832.595 SK 45 40 300 832.585 MK 4 40 300
832.596 SK 50 40 300 832.586 MK 5 40 300
832.597 SK 50 63 500 832.587 MK 6 63 500
832.588 MeK 80 80 500
Spezifikationen der Genauigkeit:
Geradlinigkeit des Zylinders ≤ 3 µm, Unrundheit ≤ 3 µm, Auch in anderen Ausführungen erhältlich.
Rundlauffehler ≤ 3 µm.
LMW Lehren für Keilnuten
In allen gängigen Passungen erhältlich.
Preise auf Anfrage.
C12.207.DE-CH.20250324
