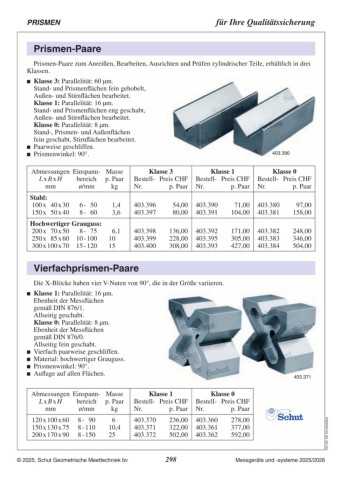

Page 298 - Schut Catalog

PRISMEN für Ihre Qualitätssicherung

Prismen-Paare

Prismen-Paare zum Anreißen, Bearbeiten, Ausrichten und Prüfen zylindrischer Teile, erhältlich in drei
Klassen.

 Klasse 3: Parallelität: 60 µm. 403.390
Stand- und Prismenflächen fein gehobelt,
Außen- und Stirnflächen bearbeitet.
Klasse 1: Parallelität: 16 µm.
Stand- und Prismenflächen eng geschabt,
Außen- und Stirnflächen bearbeitet.
Klasse 0: Parallelität: 8 µm.
Stand-, Prismen- und Außenflächen
fein geschabt, Stirnflächen bearbeitet.

 Paarweise geschliffen.
 Prismenwinkel: 90°.

Abmessungen Einspann- Masse Klasse 3 Klasse 1 Klasse 0
L x B x H bereich p. Paar Bestell- Preis CHF Bestell- Preis CHF Bestell- Preis CHF
mm ø/mm kg Nr. p. Paar Nr. p. Paar Nr. p. Paar

Stahl: 52,00 68,00 94,00
100 x 40 x 30 6 - 50 1,4 403.396 78,00 403.390 101,00 403.380 153,00
150 x 50 x 40 8 - 60 3,6 403.397 403.391 403.381
Hochwertiger Grauguss:
200 x 70 x 50 8 - 75 6,1 132,00 166,00 241,00
250 x 85 x 60 10 - 100 10 403.398 221,00 403.392 296,00 403.382 336,00
300 x 100 x 70 15 - 120 15 403.399 299,00 403.395 415,00 403.383 490,00
403.400 403.393 403.384

Vierfachprismen-Paare 403.371

Die X‑Blöcke haben vier V‑Nuten von 90°, die in der Größe variieren.
 Klasse 1: Parallelität: 16 µm.

Ebenheit der Messflächen
gemäß DIN 876/1.
Allseitig geschabt.
Klasse 0: Parallelität: 8 µm.
Ebenheit der Messflächen
gemäß DIN 876/0.
Allseitig fein geschabt.
 Vierfach paarweise geschliffen.
 Material: hochwertiger Grauguss.
 Prismenwinkel: 90°.
 Auflage auf allen Flächen.

Abmessungen Einspann- Masse Klasse 1 Klasse 0
L x B x H bereich p. Paar Bestell- Preis CHF Bestell- Preis CHF
mm ø/mm kg Nr. p. Paar Nr. p. Paar

120 x 100 x 60 8 - 90 6 403.370 229,00 403.360 270,00 C07.201.DE-CH.20250107
150 x 130 x 75 8 - 110 10,4 403.371 312,00 403.361 367,00
200 x 170 x 90 8 - 150 25 403.372 487,00 403.362 576,00
