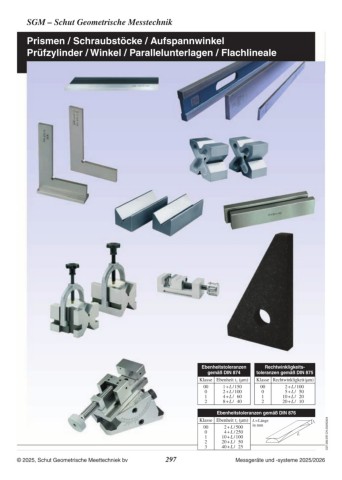

SGM – Schut Geometrische Messtechnik

Prismen / Schraubstöcke / Aufspannwinkel
Prüfzylinder / Winkel / Parallelunterlagen / Flachlineale

Ebenheitstoleranzen Rechtwinkligkeits­
gemäß DIN 874 toleranzen gemäß DIN 875

Klasse Ebenheit t1 (µm) Klasse Rechtwinkligkeit (µm)

00 1 + L / 150 00 2 + L / 100
0 2 + L / 100 0 5 + L / 50
1 4 + L / 60 1 10 + L / 20
2 8 + L / 40 2 20 + L / 10

Ebenheitstoleranzen gemäß DIN 876

Klasse Ebenheit t1 (µm) L = Länge t1 C07.000.DE-CH.20240625
in mm
00 2 + L / 500
0 4 + L / 250
1 10 + L / 100 L

2 20 + L / 50
3 40 + L / 25
