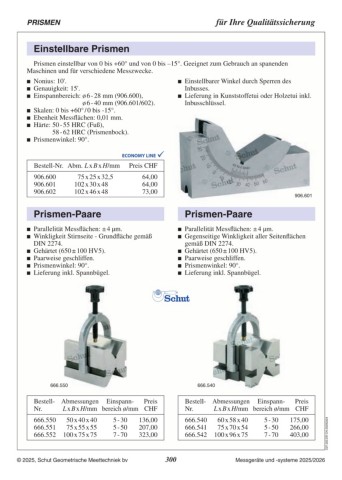

P. 300
PRISMEN für Ihre Qualitätssicherung
Einstellbare Prismen
Prismen einstellbar von 0 bis +60° und von 0 bis –15°. Geeignet zum Gebrauch an spanenden
Maschinen und für verschiedene Messzwecke.
Nonius: 10'. Einstellbarer Winkel durch Sperren des
Genauigkeit: 15'. Inbusses.
Einspannbereich: ø 6 - 28 mm (906.600),
Lieferung in Kunststoffetui oder Holzetui inkl.
ø 6 - 40 mm (906.601/602). Inbusschlüssel.
Skalen: 0 bis +60° / 0 bis -15°.
Ebenheit Messflächen: 0,01 mm.
Härte: 50 - 55 HRC (Fuß),
58 - 62 HRC (Prismenbock).
Prismenwinkel: 90°.
Bestell-Nr. Abm. L x B x H/mm Preis CHF
56,00
906.600 75 x 25 x 32,5 56,00 906.601
906.601 102 x 30 x 48 65,00
906.602 102 x 46 x 48 Prismen‑Paare
Prismen‑Paare Parallelität Messflächen: ± 4 µm.
Gegenseitige Winkligkeit aller Seitenflächen
Parallelität Messflächen: ± 4 µm.
Winkligkeit Stirnseite - Grundfläche gemäß gemäß DIN 2274.
Gehärtet (650 ± 100 HV5).
DIN 2274. Paarweise geschliffen.
Gehärtet (650 ± 100 HV5). Prismenwinkel: 90°.
Paarweise geschliffen. Lieferung inkl. Spannbügel.
Prismenwinkel: 90°.
Lieferung inkl. Spannbügel.
666.550 666.540
Bestell- Abmessungen Einspann- Preis Bestell- Abmessungen Einspann- Preis
Nr. L x B x H/mm bereich ø/mm CHF Nr. L x B x H/mm bereich ø/mm CHF
666.550 50 x 40 x 40 5 - 30 136,00 666.540 60 x 58 x 40 5 - 30 175,00 C07.203.DE-CH.20250107
666.551 75 x 55 x 55 5 - 50 207,00 666.541 75 x 70 x 54 5 - 50 266,00
666.552 100 x 75 x 75 7 - 70 323,00 666.542 100 x 96 x 75 7 - 70 403,00
