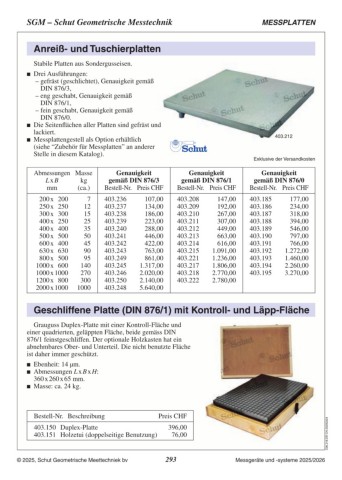

P. 293
SGM – Schut Geometrische Messtechnik MESSPLATTEN
Anreiß- und Tuschierplatten 403.212
Stabile Platten aus Sondergusseisen. Exklusive der Versandkosten
Drei Ausführungen:
– gefräst (geschlichtet), Genauigkeit gemäß
DIN 876/3,
– eng geschabt, Genauigkeit gemäß
DIN 876/1,
– fein geschabt, Genauigkeit gemäß
DIN 876/0.
Die Seitenflächen aller Platten sind gefräst und
lackiert.
Messplattengestell als Option erhältlich
(siehe “Zubehör für Messplatten” an anderer
Stelle in diesem Katalog).
Abmessungen Masse Genauigkeit Genauigkeit Genauigkeit
L x B kg gemäß DIN 876/3 gemäß DIN 876/1 gemäß DIN 876/0
mm (ca.) Bestell-Nr. Preis CHF Bestell-Nr. Preis CHF Bestell-Nr. Preis CHF
200 x 200 7 403.236 104,00 403.208 143,00 403.185 171,00
250 x 250 12 403.237 130,00 403.209 186,00 403.186 227,00
300 x 300 15 403.238 180,00 403.210 259,00 403.187 309,00
400 x 250 25 403.239 216,00 403.211 298,00 403.188 382,00
400 x 400 35 403.240 280,00 403.212 435,00 403.189 530,00
500 x 500 50 403.241 432,00 403.213 643,00 403.190 773,00
600 x 400 45 403.242 410,00 403.214 598,00 403.191 744,00
630 x 630 90 403.243 740,00 403.215 1.060,00 403.192 1.235,00
800 x 500 95 403.249 837,00 403.221 1.200,00 403.193 1.417,00
1000 x 600 140 403.245 1.279,00 403.217 1.753,00 403.194 2.190,00
1000 x 1000 270 403.246 1.965,00 403.218 2.680,00 403.195 3.270,00
1200 x 800 300 403.250 2.080,00 403.222 2.700,00 403.196 3.270,00
2000 x 1000 1000 403.248 5.480,00 403.220 6.980,00
Geschliffene Platte (DIN 876/1) mit Kontroll- und Läpp-Fläche
Grauguss Duplex-Platte mit einer Kontroll-Fläche und
einer quadrierten, geläppten Fläche, beide gemäss DIN
876/1 feinstgeschliffen. Der optionale Holzkasten hat ein
abnehmbares Ober- und Unterteil. Die nicht benutzte Fläche
ist daher immer geschützt.
Ebenheit: 14 µm.
Abmessungen L x B x H:
360 x 260 x 65 mm.
Masse: ca. 24 kg.
Bestell-Nr. Beschreibung Preis CHF C06.218.DE-CH.20240625
403.150 Duplex-Platte 384,00
403.151 Holzetui (doppelseitige Benutzung) 73,00
