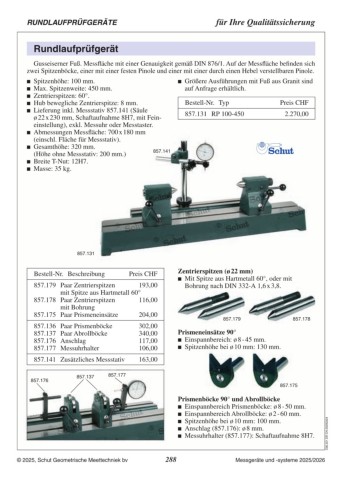

P. 288
RUNDLAUFPRÜFGERÄTE für Ihre Qualitätssicherung
Rundlaufprüfgerät
Gusseiserner Fuß. Messfläche mit einer Genauigkeit gemäß DIN 876/1. Auf der Messfläche befinden sich
zwei Spitzenböcke, einer mit einer festen Pinole und einer mit einer durch einen Hebel verstellbaren Pinole.
Spitzenhöhe: 100 mm. Größere Ausführungen mit Fuß aus Granit sind
Max. Spitzenweite: 450 mm. auf Anfrage erhältlich.
Zentrierspitzen: 60°.
Hub bewegliche Zentrierspitze: 8 mm. Bestell-Nr. Typ Preis CHF
Lieferung inkl. Messstativ 857.141 (Säule 857.131 RP 100‑450 2.270,00
ø 22 x 230 mm, Schaftaufnahme 8H7, mit Fein
einstellung), exkl. Messuhr oder Messtaster.
Abmessungen Messfläche: 700 x 180 mm
(einschl. Fläche für Messstativ).
Gesamthöhe: 320 mm.
(Höhe ohne Messstativ: 200 mm.) 857.141
Breite T‑Nut: 12H7.
Masse: 35 kg.
857.131
Bestell-Nr. Beschreibung Preis CHF Zentrierspitzen (ø 22 mm)
Mit Spitze aus Hartmetall 60°, oder mit
857.179 Paar Zentrierspitzen 193,00
mit Spitze aus Hartmetall 60° Bohrung nach DIN 332‑A 1,6 x 3,8.
857.178 Paar Zentrierspitzen 116,00
mit Bohrung
857.175 Paar Prismeneinsätze 204,00
857.179 857.178
857.136 Paar Prismenböcke 302,00 Prismeneinsätze 90°
857.137 Paar Abrollböcke 340,00 Einspannbereich: ø 8 - 45 mm.
857.176 Anschlag 117,00 Spitzenhöhe bei ø 10 mm: 130 mm.
857.177 Messuhrhalter 106,00
857.141 Zusätzliches Messstativ 163,00
857.176 857.137 857.177
857.175 C06.221.DE-CH.20240625
Prismenböcke 90° und Abrollböcke
Einspannbereich Prismenböcke: ø 8 - 50 mm.
Einspannbereich Abrollböcke: ø 2 - 60 mm.
Spitzenhöhe bei ø 10 mm: 100 mm.
Anschlag (857.176): ø 8 mm.
Messuhrhalter (857.177): Schaftaufnahme 8H7.
© 2024, Schut Geometrische Meettechniek bv 288 Messgeräte und -systeme 2023/2024
