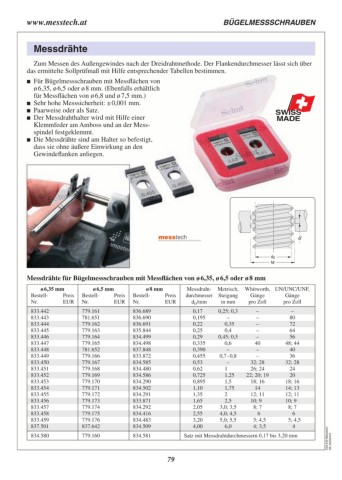

Page 79 - Schut Catalog

www.messtech.at BÜGELMESSSCHRAUBEN

Messdrähte

Zum Messen des Außengewindes nach der Dreidrahtmethode. Der Flankendurchmesser lässt sich über
das ermittelte Sollprüfmaß mit Hilfe entsprechender Tabellen bestimmen.
 Für Bügelmessschrauben mit Messflächen von

ø 6,35, ø 6,5 oder ø 8 mm. (Ebenfalls erhältlich
für Messflächen von ø 6,8 und ø 7,5 mm.)
 Sehr hohe Messsicherheit: ± 0,001 mm.
 Paarweise oder als Satz.
 Der Messdrahthalter wird mit Hilfe einer
Klemmfeder am Amboss und an der Mess­
spindel festgeklemmt.
 Die Messdrähte sind am Halter so befestigt,
dass sie ohne äußere Einwirkung an den
Gewindeflanken anliegen.

d2 dD
M
C03.244.Messtech-
Messdrähte für Bügelmessschrauben mit Messflächen von ø 6,35, ø 6,5 oder ø 8 mm DE.20250410

ø 6,35 mm ø 6,5 mm ø 8 mm Messdraht- Metrisch, W hitworth, UN/UNC/UNF,
Bestell- Preis Bestell- Preis Bestell- Preis
Nr. EUR Nr. EUR Nr. EUR durchmesser Steigung Gänge Gänge

833.442 779.161 836.689 dD/mm in mm pro Zoll pro Zoll
833.443 781.651 836.690
833.444 779.162 836.691 0,17 0,25; 0,3 – –
833.445 779.163 835.844 0,195 80
833.446 779.164 834.499 0,22 – – 72
833.447 779.165 834.498 0,25 64
833.448 781.652 837.848 0,29 0,35 – 56
833.449 779.166 833.872 0,335 48; 44
833.450 779.167 834.585 0,390 0,4 – 40
833.451 779.168 834.480 0,455 36
833.452 779.169 834.586 0,53 0,45; 0,5 – 32; 28
833.453 779.170 834.290 0,62 24
833.454 779.171 834.502 0,725 0,6 40 20
833.455 779.172 834.291 0,895 18; 16
833.456 779.173 833.871 1,10 – – 14; 13
833.457 779.174 834.292 1,35 12; 11
833.458 779.175 834.416 1,65 0,7 - 0,8 – 10; 9
833.459 779.176 834.483 2,05 8; 7
837.501 837.642 834.509 2,55 – 32; 28 6
3,20 5; 4,5
834.580 779.160 834.581 4,00 1 26; 24 4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2 12; 11

2,5 10; 9

3,0; 3,5 8; 7

4,0; 4,5 6

5,0; 5,5 5; 4,5

6,0 4; 3,5

Satz mit Messdrahtdurchmessern 0,17 bis 3,20 mm
