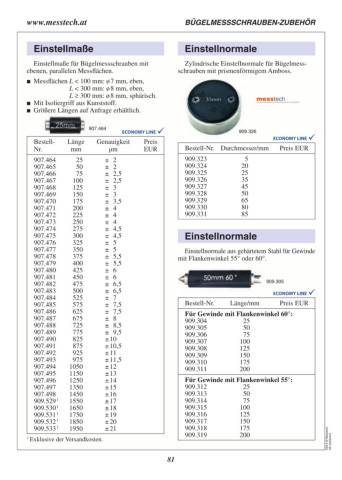

Page 81 - Schut Catalog

www.messtech.at BÜGELMESSSCHRAUBEN-ZUBEHÖR

Einstellmaße Einstellnormale

Einstellmaße für Bügelmessschrauben mit Zylindrische Einstellnormale für Bügel­mess­
ebenen, parallelen Messflächen. schrauben mit prismenförmigem Amboss.
 Messflächen L < 100 mm: ø 7 mm, eben,

L < 300 mm: ø 8 mm, eben,
L ≥ 300 mm: ø 8 mm, sphärisch.
 Mit Isoliergriff aus Kunststoff.
 Größere Längen auf Anfrage erhältlich.

907.464 909.326

Bestell- Länge Genauigkeit Preis Bestell-Nr. Durchmesser/mm Preis EUR
Nr. mm µm EUR

907.464 25 ± 2 909.323 5
907.465 50 ± 2 909.324 20
907.466 75 ± 2,5 909.325 25
907.467 100 ± 2,5 909.326 35
907.468 125 ± 3 909.327 45
907.469 150 ± 3 909.328 50
907.470 175 ± 3,5 909.329 65
907.471 200 ± 4 909.330 80
907.472 225 ± 4 909.331 85
907.473 250 ± 4
907.474 275 ± 4,5 Einstellnormale
907.475 300 ± 4,5
907.476 325 ± 5 Einstellnormale aus gehärtetem Stahl für Gewinde
907.477 350 ± 5 mit Flankenwinkel 55° oder 60°.
907.478 375 ± 5,5
907.479 400 ± 5,5 909.305
907.480 425 ± 6
907.481 450 ± 6 Bestell-Nr. Länge/mm Preis EUR
907.482 475 ± 6,5
907.483 500 ± 6,5 Für Gewinde mit Flankenwinkel 60°:
907.484 525 ± 7 909.304 25
907.485 575 ± 7,5 909.305 50
907.486 625 ± 7,5 909.306 75
907.487 675 ± 8 909.307 100
907.488 725 ± 8,5 909.308 125
907.489 775 ± 9,5 909.309 150
907.490 825 ± 10 909.310 175
907.491 875 ± 10,5 909.311 200
907.492 925 ± 11
907.493 975 ± 11,5 Für Gewinde mit Flankenwinkel 55°:
907.494 1050 ± 12 909.312 25
907.495 1150 ± 13 909.313 50
907.496 1250 ± 14 909.314 75
907.497 1350 ± 15 909.315 100
907.498 1450 ± 16 909.316 125
909.529 1 1550 ± 17 909.317 150
909.530 1 1650 ± 18 909.318 175
909.531 1 1750 ± 19 909.319 200 C03.219.Messtech-
909.532 1 1850 ± 20 DE.20250410
909.533 1 1950 ± 21

1 Exklusive der Versandkosten.
