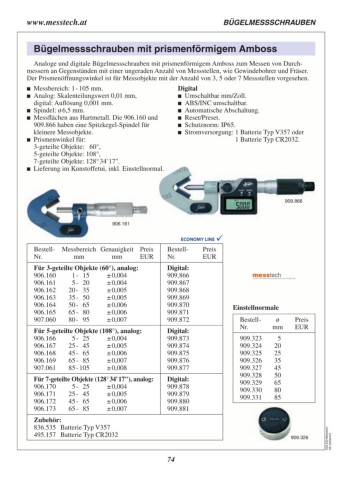

www.messtech.at BÜGELMESSSCHRAUBEN

Bügelmessschrauben mit prismenförmigem Amboss

Analoge und digitale Bügelmessschrauben mit prismenförmigem Amboss zum Messen von Durch­
messern an Gegen­ständen mit einer ungeraden Anzahl von Messstellen, wie Gewindebohrer und Fräser.
Der Prismen­öffnungs­winkel ist für Messobjekte mit der Anzahl von 3, 5 oder 7 Messstellen vorgesehen.

 Messbereich: 1 - 105 mm. Digital
 Analog: Skalenteilungswert 0,01 mm,  Umschaltbar mm/Zoll.
 ABS/INC umschaltbar.
digital: Auflösung 0,001 mm.  Automatische Abschaltung.
 Spindel: ø 6,5 mm.  Reset/Preset.
 Messflächen aus Hartmetall. Die 906.160 und  Schutznorm: IP65.
 Stromversorgung: 1 Batterie Typ V357 oder
909.866 haben eine Spitzkegel-Spindel für
kleinere Messobjekte. 1 Batterie Typ CR2032.
 Prismenwinkel für:
3‑geteilte Objekte: 60°,
5‑geteilte Objekte: 108°,
7‑geteilte Objekte: 128° 34' 17".
 Lieferung im Kunstoffetui, inkl. Einstellnormal.

909.866

906.161

Bestell- Messbereich Genauigkeit Preis Bestell- Preis
Nr. mm mm EUR Nr. EUR
Digital:
Für 3‑geteilte Objekte (60°), analog: 909.866 Einstellnormale
906.160 1 - 15 ± 0,004 909.867
906.161 5 - 20 ± 0,004 909.868 Bestell- ø Preis
906.162 20 - 35 ± 0,005 909.869 Nr. mm EUR
906.163 35 - 50 ± 0,005 909.870
906.164 50 - 65 ± 0,006 909.871
906.165 65 - 80 ± 0,006 909.872
907.060 80 - 95 ± 0,007 Digital:
909.873
Für 5‑geteilte Objekte (108°), analog: 909.874 909.323 5
906.166 5 - 25 ± 0,004 909.875 909.324 20
906.167 25 - 45 ± 0,005 909.876 909.325 25
906.168 45 - 65 ± 0,006 909.877 909.326 35
906.169 65 - 85 ± 0,007 Digital: 909.327 45
907.061 85 - 105 ± 0,008 909.878 909.328 50
909.879 909.329 65
Für 7‑geteilte Objekte (128° 34' 17"), analog: 909.880 909.330 80
906.170 5 - 25 ± 0,004 909.881 909.331 85
906.171 25 - 45 ± 0,005
906.172 45 - 65 ± 0,006
906.173 65 - 85 ± 0,007
Zubehör:

836.535 Batterie Typ V357 C03.233.Messtech-
495.157 Batterie Typ CR2032 DE.20250410
909.326
