www.messtech.at                                                                                      ENDMASSE

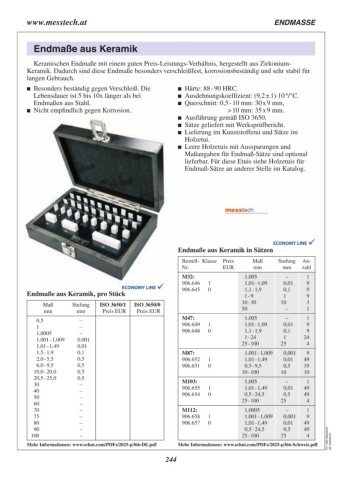

Endmaße aus Keramik

   Keramischen Endmaße mit einem guten Preis-Leistungs-Verhältnis, hergestellt aus Zirkonium-
Keramik. Dadurch sind diese Endmaße besonders verschleißfest, korrosionsbeständig und sehr stabil für
langen Gebrauch.

	 Besonders beständig gegen Verschleiß. Die                  	 Härte: 88 - 90 HRC.
   Lebensdauer ist 5 bis 10x länger als bei                   	 Ausdehnungskoeffizient: (9,2 ± 1)·10‑6/°C.
   Endmaßen aus Stahl.                                        	 Querschnitt: 0,5 - 10 mm: 30 x 9 mm,  

	 Nicht empfindlich gegen Korrosion.                            	      > 10 mm: 	35 x 9 mm.
                                                              	 Ausführung gemäß ISO 3650.
                                                              	 Sätze geliefert mit Werksprüfbericht.
                                                              	 Lieferung im Kunststoffetui und Sätze im

                                                                 Holzetui.
                                                              	 Leere Holzetuis mit Aussparungen und

                                                                 Maßangaben für Endmaß-Sätze sind optional
                                                                 lieferbar. Für diese Etuis siehe Holzetuis für
                                                                 Endmaß-Sätze an anderer Stelle im Katalog.

                                                              Endmaße aus Keramik in Sätzen

                                                               Bestell- Klasse Preis  Maß            Stufung   An- 
                                                              Nr. EUR                 mm               mm zahl

Endmaße aus Keramik, pro Stück                                 M32: 	       1           1,005        	 – 	1
                                                              906.646 	     0           1,01 - 1,09  	   0,01 	 9
                                                              906.645 	                 1,1 - 1,9    	 0,1 	 9
Maß                Stufung   ISO 3650/1 ISO 3650/0                                      1 - 9        	 1   	 	 9
mm                   mm Preis EUR Preis EUR                              	            10 - 30        	 10     	 	 3
                                                                         	            50             	 – 	1


    0,5                –                                       M47: 	       1           1,005        	–          	1
  1                    –                                      906.649 	     0           1,01 - 1,09  	   0,01    	9
    1,0005             –                                      906.648 	                 1,1 - 1,9    	 0,1       	9
    1,001 - 1,009      0,001                                                            1 - 24       	 1   	     	 24
    1,01 - 1,49       0,01                                               	            25 - 100       	 25     	  	4
    1,5 - 1,9         0,1   
    2,0 - 5,5         0,5   
    6,0 - 9,5         0,5                                      M87: 	                   1,001 - 1,009 	     0,001 	 9
  10,0 - 20,0         0,5                                     906.652
  20,5 - 25,0         0,5                                     906.651 	     1           1,01 - 1,49 	   0,01 	 49
  30                   –                                                    0
  40                   –                                                 	              0,5 - 9,5 	 0,5 	 19
  50                   –
  60                   –                                                              10 - 100       	 10     	 	 10
  70                   –
  75                   –                                       M103: 	      1           1,005        	–          	1
  80                   –                                      906.655 	     0           1,01 - 1,49  	   0,01    	 49
  90                   –                                      906.654 	                 0,5 - 24,5   	 0,5       	 49
100                    –                                                              25 - 100       	 25     	  	4


                                                               M112: 	                  1,0005       	 – 	1
                                                              906.658
                                                              906.657 	     1           1,001 - 1,009 	     0,001 	 9
                                                                            0
                                                                         	              1,01 - 1,49 	   0,01 	 49

                                                                                        0,5 - 24,5 	 0,5 	 49               C11.304.Messtech-
                                                                                                                               DE.20250410
                                                                                      25 - 100       	 25     	 	 4

Mehr Informationen: www.schut.com/PDFs/2025-p366-DE.pdf       Mehr Informationen: www.schut.com/PDFs/2025-p366-Schweiz.pdf
