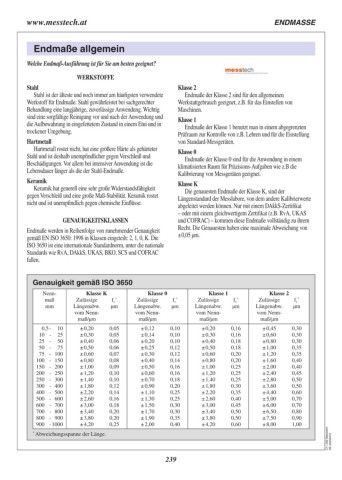

Page 239 - Schut Catalog

www.messtech.at ENDMASSE

Endmaße allgemein Klasse 2
Endmaße der Klasse 2 sind für den allgemeinen
Welche Endmaß-Ausführung ist für Sie am besten geeignet?
Werkstattgebrauch geeignet, z.B. für das Einstellen von
WERKSTOFFE Maschinen.
Stahl Klasse 1

Stahl ist der älteste und noch immer am häufigsten verwendete Endmaße der Klasse 1 benutzt man in einem abgegrenzten
Werkstoff für Endmaße. Stahl gewährleistet bei sachgerechter Prüfraum zur Kontrolle von z.B. Lehren und für die Einstellung
Behandlung eine langjährige, zuverlässige Anwendung. Wichtig von Standard-Messgeräten.
sind eine sorgfältige Reinigung vor und nach der Anwendung und Klasse 0
die Aufbewahrung in eingefettetem Zustand in einem Etui und in
trockener Umgebung. Endmaße der Klasse 0 sind für die Anwendung in einem
Hartmetall klimatisierten Raum für Präzisions-Aufgaben wie z.B die
Kalibrierung von Messgeräten geeignet.
Hartmetall rostet nicht, hat eine größere Härte als gehärteter Klasse K
Stahl und ist deshalb un­emp­find­licher gegen Verschleiß und
Beschädigungen. Vor allem bei intensiver Anwendung ist die Die genauesten Endmaße der Klasse K, sind der
Lebensdauer länger als die der Stahl-Endmaße. Längenstandard der Messlabore, von dem andere Kalibrierwerte
Keramik abgeleitet werden können. Nur mit einem DAkkS-Zertifikat
– oder mit einem gleichwertigem Zertifikat (z.B. RvA, UKAS
Keramik hat generell eine sehr große Wider­stands­fähig­keit und COFRAC) – kommen diese Endmaße vollständig zu ihrem
gegen Verschleiß und eine große Maß-Stabilität. Keramik rostet Recht. Die Genauesten haben eine maximale Abweichung von
nicht und ist unempfindlich gegen chemische Einflüsse. ± 0,05 µm.

GENAUIGKEITSKLASSEN
Endmaße werden in Reihenfolge von zu­neh­men­der Genauigkeit
gemäß EN ISO 3650: 1998 in Klassen eingeteilt: 2, 1, 0, K. Die
ISO 3650 ist eine internationale Standardnorm, unter die nationale
Standards wie RvA, DAkkS, UKAS, BKO, SCS und COFRAC
fallen.

Genauigkeit gemäß ISO 3650

Nenn- Klasse K Klasse 0 Klasse 1 Klasse 2
maß
mm Zulässige fs * Zulässige fs * Zulässige fs * Zulässige fs *

0,5 - 10 Längenabw. µm Längenabw. µm Längenabw. µm Längenabw. µm
10 - 25
25 - 50 vom Nenn- vom Nenn- vom Nenn- vom Nenn-
50 - 75
75 - 100 maß/µm maß/µm maß/µm maß/µm
100 - 150
150 - 200 ± 0,20 0,05 ± 0,12 0,10 ± 0,20 0,16 ± 0,45 0,30 C11.202.Messtech-
200 - 250 ± 0,30 0,05 ± 0,14 0,10 ± 0,30 0,16 ± 0,60 0,30 DE.20250410
250 - 300 ± 0,40 0,06 ± 0,20 0,10 ± 0,40 0,18 ± 0,80 0,30
300 - 400 ± 0,50 0,06 ± 0,25 0,12 ± 0,50 0,18 ± 1,00 0,35
400 - 500 ± 0,60 0,07 ± 0,30 0,12 ± 0,60 0,20 ± 1,20 0,35
500 - 600 ± 0,80 0,08 ± 0,40 0,14 ± 0,80 0,20 ± 1,60 0,40
600 - 700 ± 1,00 0,09 ± 0,50 0,16 ± 1,00 0,25 ± 2,00 0,40
700 - 800 ± 1,20 0,10 ± 0,60 0,16 ± 1,20 0,25 ± 2,40 0,45
800 - 900 ± 1,40 0,10 ± 0,70 0,18 ± 1,40 0,25 ± 2,80 0,50
900 - 1000 ± 1,80 0,12 ± 0,90 0,20 ± 1,80 0,30 ± 3,60 0,50
± 2,20 0,14 ± 1,10 0,25 ± 2,20 0,35 ± 4,40 0,60
± 2,60 0,16 ± 1,30 0,25 ± 2,60 0,40 ± 5,00 0,70
± 3,00 0,18 ± 1,50 0,30 ± 3,00 0,45 ± 6,00 0,70
± 3,40 0,20 ± 1,70 0,30 ± 3,40 0,50 ± 6,50 0,80
± 3,80 0,20 ± 1,90 0,35 ± 3,80 0,50 ± 7,50 0,90
± 4,20 0,25 ± 2,00 0,40 ± 4,20 0,60 ± 8,00 1,00

* Abweichungsspanne der Länge.
