www.messtech.at                                                                                      ENDMASSE

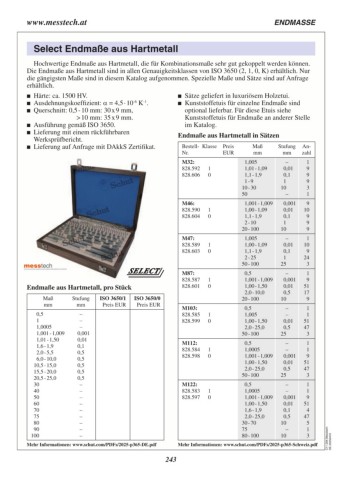

Select Endmaße aus Hartmetall

   Hochwertige Endmaße aus Hartmetall, die für Kombinationsmaße sehr gut gekoppelt werden können.
Die Endmaße aus Hartmetall sind in allen Genauigkeitsklassen von ISO 3650 (2, 1, 0, K) erhältlich. Nur
die gängigsten Maße sind in diesem Katalog aufgenommen. Spezielle Maße und Sätze sind auf Anfrage
erhältlich.

	 Härte: ca. 1500 HV.                                        	 Sätze geliefert in luxuriösem Holzetui.
	 Ausdehnungskoeffizient: α = 4,5 · 10‑6 K‑1.                	 Kunststoffetuis für einzelne Endmaße sind
	 Querschnitt: 0,5 - 10 mm: 30 x 9 mm,  
                                                                 optional lieferbar. Für diese Etuis siehe
   	      > 10 mm: 	35 x 9 mm.                                   Kunststoffetuis für Endmaße an anderer Stelle
	 Ausführung gemäß ISO 3650.                                    im Katalog.
	 Lieferung mit einem rückführbaren                          Endmaße aus Hartmetall in Sätzen

   Werksprüfbericht.                                           Bestell- Klasse Preis  Maß            Stufung   An- 
	 Lieferung auf Anfrage mit DAkkS Zertifikat.                Nr. EUR                 mm               mm zahl

                                                               M32: 	       1           1,005        	 – 	1
                                                              828.592 	     0           1,01 - 1,09  	   0,01 	 9
                                                              828.606 	                 1,1 - 1,9    	 0,1 	 9
                                                                                        1 - 9        	 1   	 	 9
                                                                         	            10 - 30        	 10     	 	 3
                                                                         	            50             	 – 	1


                                                               M46: 	                   1,001 - 1,009 	     0,001 	 9
                                                              828.590
                                                              828.604 	     1           1,00 - 1,09 	   0,01 	 10
                                                                            0
                                                                         	              1,1 - 1,9 	 0,1 	 9

                                                                                        2 - 10       	 1   	 	 9

                                                                                      20 - 100       	 10     	 	 9

                                                               M47: 	       1           1,005        	–          	1
                                                              828.589 	     0           1,00 - 1,09  	   0,01    	 10
                                                              828.603 	                 1,1 - 1,9    	 0,1       	9
                                                                                        2 - 25       	 1   	     	 24
                                                                         	            50 - 100       	 25     	  	3


                                                               M87: 	                   0,5 	 – 	 1
                                                              828.587
                                                              828.601 	     1           1,001 - 1,009 	     0,001 	 9
                                                                            0
Endmaße aus Hartmetall, pro Stück                                        	              1,00 - 1,50 	   0,01 	 51

      Maß          Stufung    ISO 3650/1  ISO 3650/0                                    2,0 - 10,0 	 0,5 	 17
       mm            mm        Preis EUR   Preis EUR
                                                                                      20 - 100       	 10     	 	 9
    0,5                –
  1                    –                                       M103: 	      1           0,5          	–          	1
    1,0005             –                                      828.585 	     0           1,005        	–          	1
    1,001 - 1,009      0,001                                  828.599 	                 1,00 - 1,50  	   0,01    	 51
    1,01 - 1,50       0,01                                                              2,0 - 25,0   	 0,5       	 47
    1,6 - 1,9         0,1                                                	            50 - 100       	 25     	  	3
    2,0 - 5,5         0,5
    6,0 - 10,0        0,5
  10,5 - 15,0         0,5                                      M112: 	                  0,5 	 – 	 1
  15,5 - 20,0         0,5                                     828.584
  20,5 - 25,0         0,5                                     828.598 	     1           1,0005       	 – 	1
  30                   –                                                    0
  40                   –                                                 	              1,001 - 1,009 	     0,001 	 9
  50                   –
  60                   –                                                 	              1,00 - 1,50 	   0,01 	 51
  70                   –
  75                   –                                                                2,0 - 25,0 	 0,5 	 47
  80                   –
  90                   –                                                              50 - 100       	 25     	 	 3
100                    –
                                                               M122: 	                  0,5 	 – 	 1
                                                              828.583
                                                              828.597 	     1           1,0005       	 – 	1
                                                                            0
                                                                         	              1,001 - 1,009 	     0,001 	 9

                                                                         	              1,00 - 1,50 	   0,01 	 51

                                                                         	              1,6 - 1,9 	 0,1 	 4

                                                                                        2,0 - 25,0 	 0,5 	 47

                                                                                      30 - 70        	 10     	 	 5

                                                                                      75 	 – 	 1                            C11.204.Messtech-
                                                                                                                               DE.20250410
                                                                                      80 - 100       	 10     	 	 3

Mehr Informationen: www.schut.com/PDFs/2025-p365-DE.pdf       Mehr Informationen: www.schut.com/PDFs/2025-p365-Schweiz.pdf
