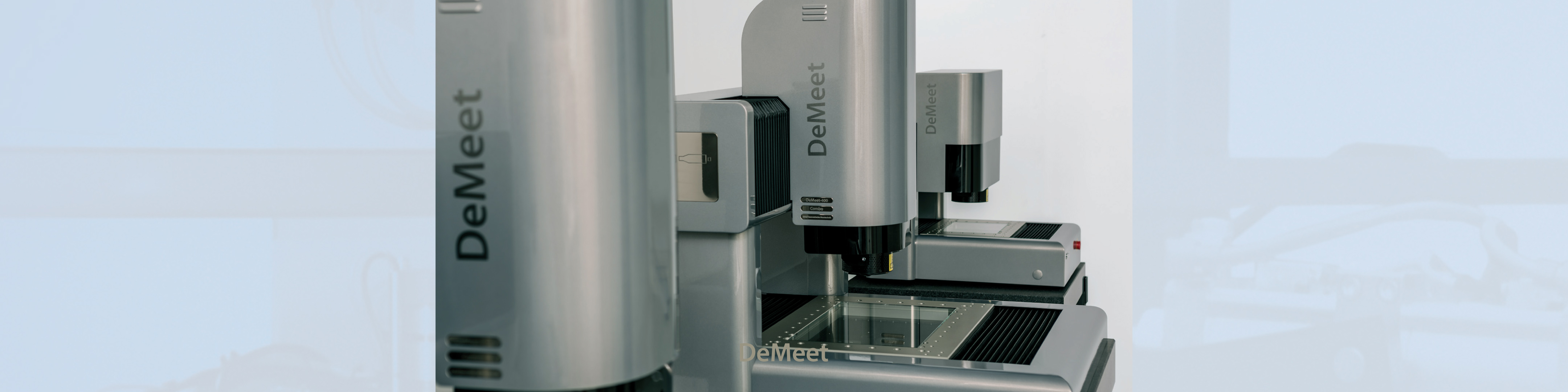

De DeMeet 3D CNC coördinaten meetmachines bieden automatische, bedieneronafhankelijke kwaliteitscontrole met meetresultaten herleidbaar naar de internationale lengtestandaard. De DeMeet meetmachines zijn leverbaar in Video uitvoering (optische metingen) en Combo uitvoering (multi-sensor voor gecombineerde video en tastermetingen).

Meetbereik

Video en Combo meetmachines voor algemene kwaliteitscontrole met een marktconform meetbereik. De DeMeet-220 is ontwikkeld als een persoonlijke meetmachine met een desktop ontwerp. Voor de inspectie van grotere producten of voor het in serie meten van producten in één meetcyclus is de DeMeet-400 serie de allround oplossing, met de DeMeet-705 als grootste model.

Ontwerp en kwaliteit

De toepassing van kwaliteitscomponenten gemaakt door Schut en bekende, gespecialiseerde fabrikanten garandeert uitstekende prestaties en zeer nauwkeurige metingen.

Machine constructie

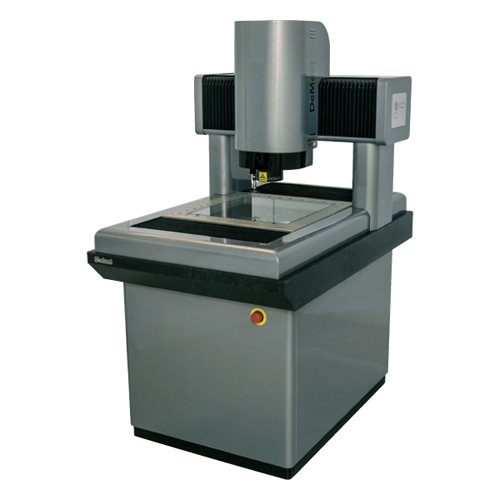

De DeMeet 3D CNC coördinaten meetmachines zijn ontworpen met een vaste-brugconstructie en bewegende meettafel voor hoge nauwkeurigheid en toegankelijkheid. Het compleet afgedekte aandrijfsysteem en geïntegreerde demping maken de DeMeet machines erg geschikt voor in-lijn metingen in de productieomgeving.

DeMeet PDF

Optische metingen worden uitgevoerd met behulp van het camerasysteem, de optiek en instelbare verlichting. Door het contactloze karakter van de metingen is er geen risico op vervorming van het product. Optisch meten is zeer geschikt voor het meten van producten met fijne structuren of aanraak gevoelige producten.

Optisch systeem

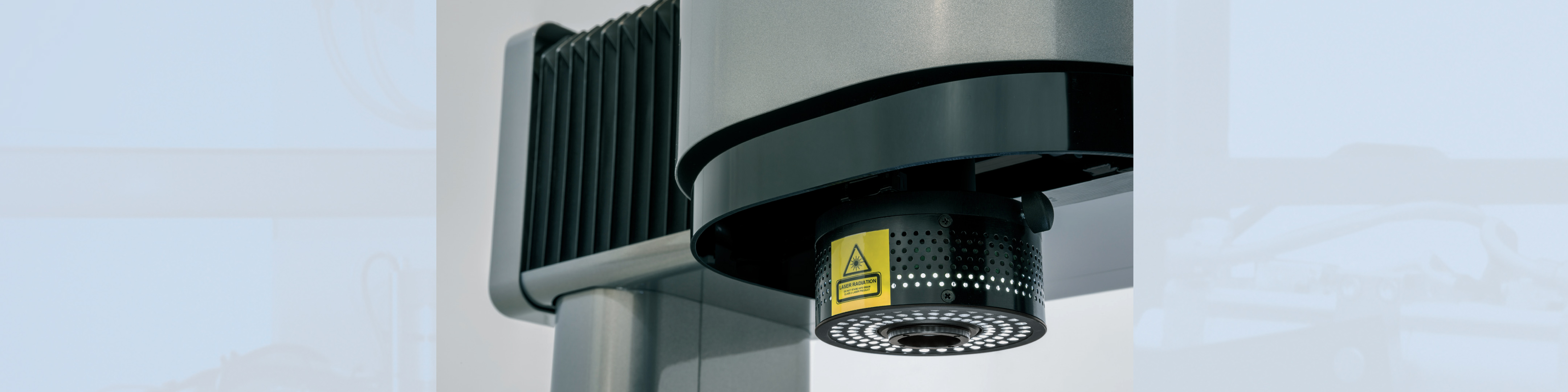

De geïntegreerde combinatie van telecentrische optiek en de DeMeet Sony sensor camera zorgt voor een scherp beeld met uitstekend contrast en hoge resolutie. In combinatie met de beeldverwerkingsfunctionaliteit van de DeMeet resulteert dit in zeer nauwkeurige metingen.

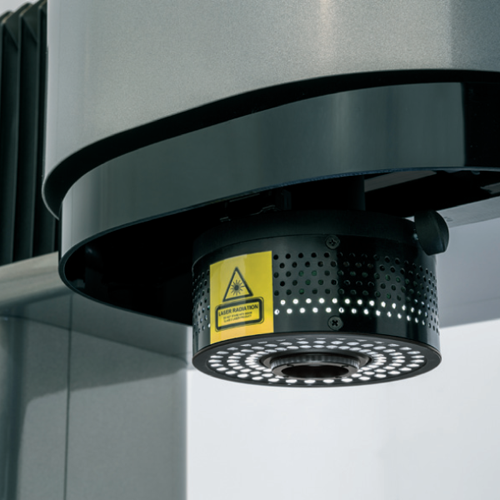

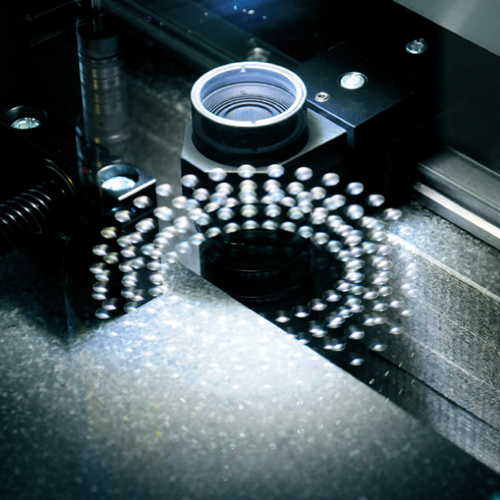

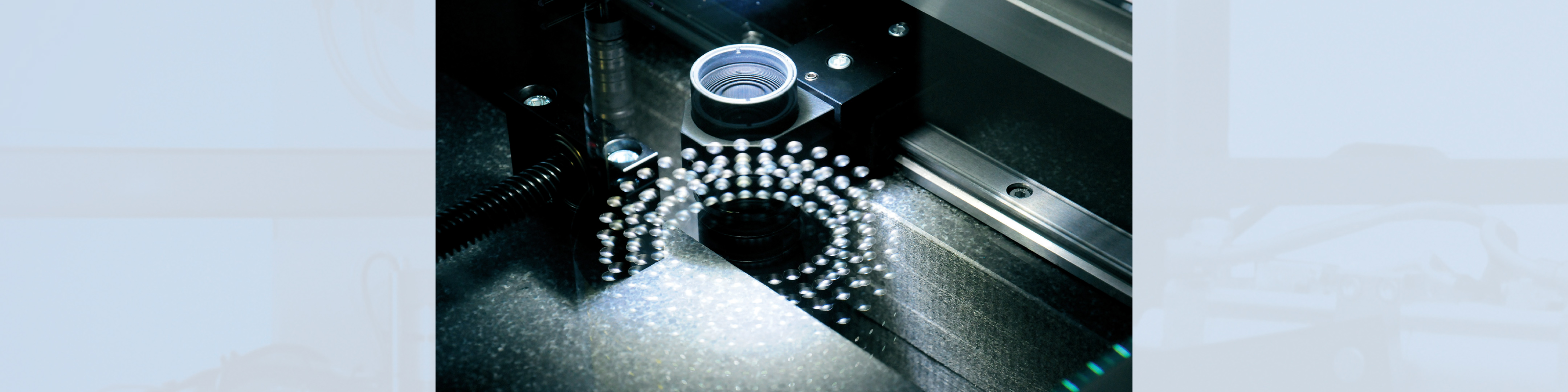

Optimale verlichting is essentieel voor nauwkeurige metingen. De DeMeet is standaard uitgerust met LED-verlichting (onder- en coaxiale verlichting en gesegmenteerd ringverlichting). Een ring-licht bestaande uit een patroon van 3 ringen, 16 segmenten en 48 cellen LED’s, dat kan worden aangestuurd per ring, segment en cel, wordt standaard geleverd voor een optimale lichtconfiguratie. Het ringlicht kan op intensiteit en hoek worden ingesteld voor het beste contrast met duidelijk gedefinieerde kanten. De op LED gebaseerde onder- en coaxiale verlichting kan op intensiteit worden ingesteld.

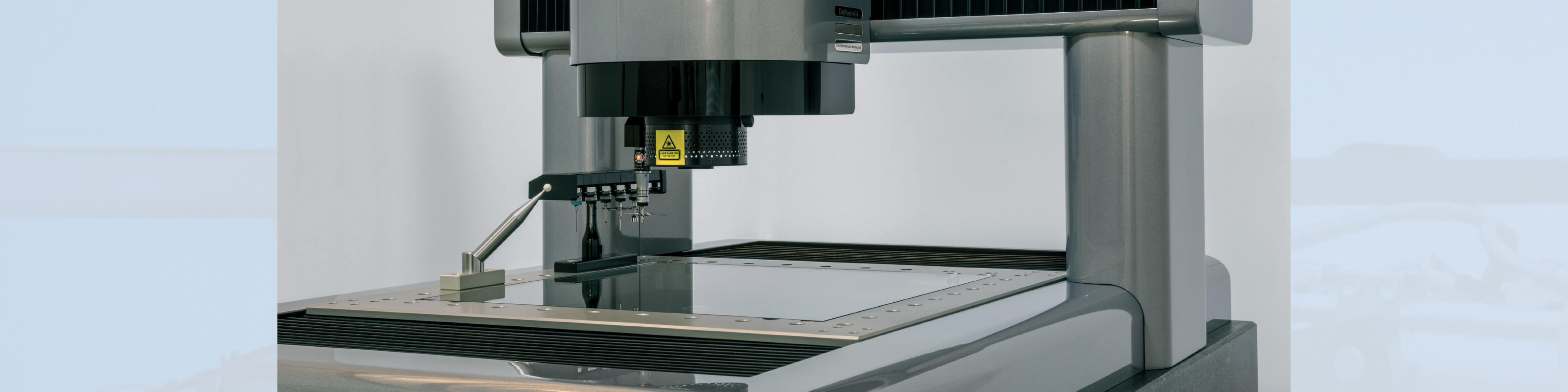

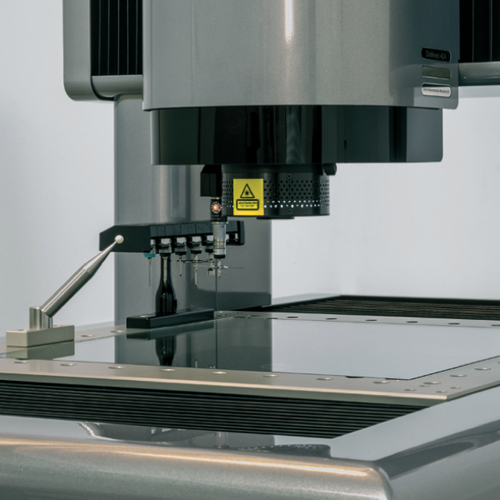

De toenemende miniaturisatie en complexiteit van productkenmerken resulteert in steeds ingewikkelder meet- en inspectieprocedures. Meetsystemen uitgerust voor alleen optische- of contactmetingen voldoen vaak niet meer, in welk geval multi-sensor meetmachines noodzakelijk zijn voor een optimale geometrische kwaliteitscontrole. Bij het DeMeet Combo model zijn zowel het optisch als tastende meetprincipe naadloos geïntegreerd en kunnen metingen zowel optisch als tastend worden uitgevoerd binnen één meetprogramma, en zelfs binnen één kenmerk. Tastende metingen kunnen ook van pas komen bij het creëren van complexe 3D product uitrichtingen.

Tastermodules en styli

Standaard wordt een Renishaw TP20 systeem met een 5-weg stylusconfiguratie geleverd. Op verzoek zijn diverse andere tastermodules, systemen en stylusconfiguraties leverbaar.

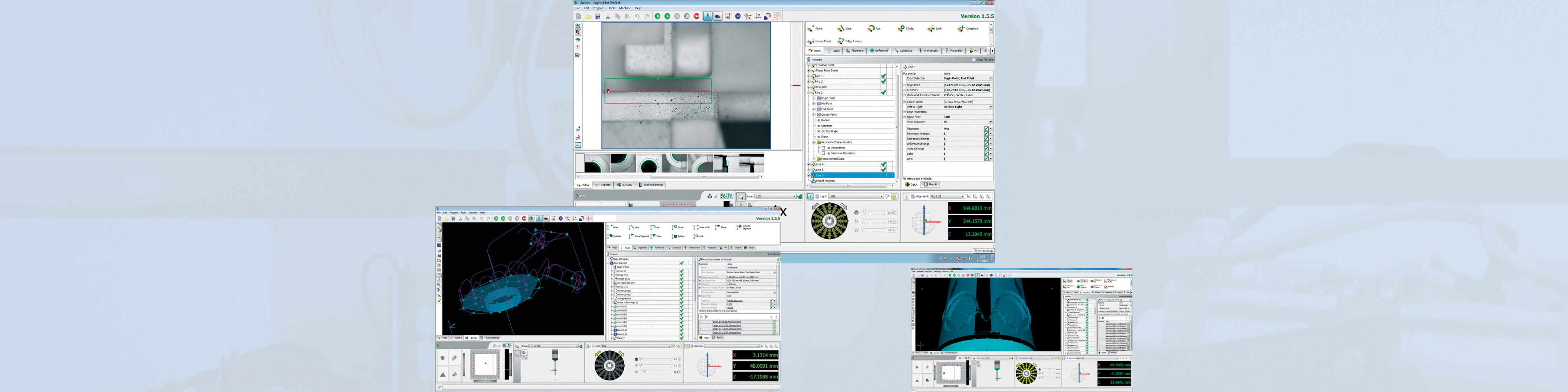

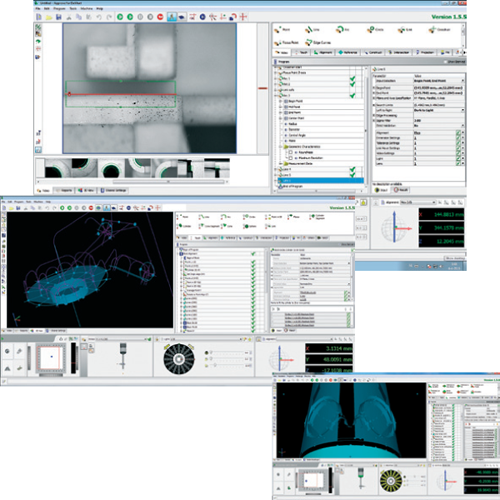

Approve for DeMeet is volledige multi-sensor software, waarbij het verschil in sensor oorsprong van de meetwaarden is geminimaliseerd. Alle meetwaarden van zowel de video- als tastermetingen kunnen worden weergegeven, gerapporteerd, geëxporteerd en in constructs worden gebruikt, en worden dynamisch bijgewerkt. Meetresultaten kunnen gezamenlijk worden weergegeven in een 3D weergave.

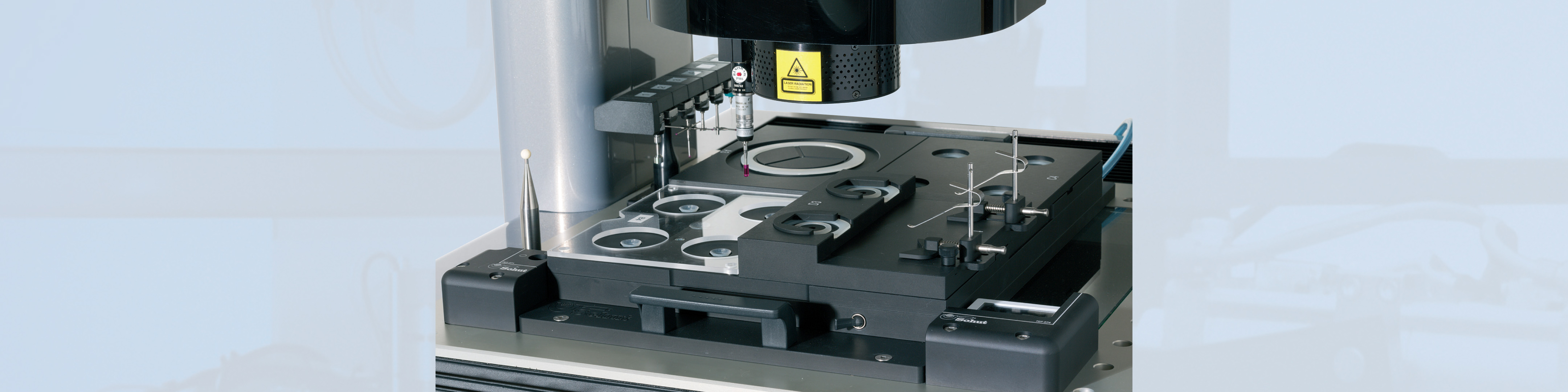

Stabiele productpositionering van het te meten object met een opspansysteem is essentieel voor nauwkeurige metingen, de aanslagen kunnen ook gebruikt worden bij batch metingen.

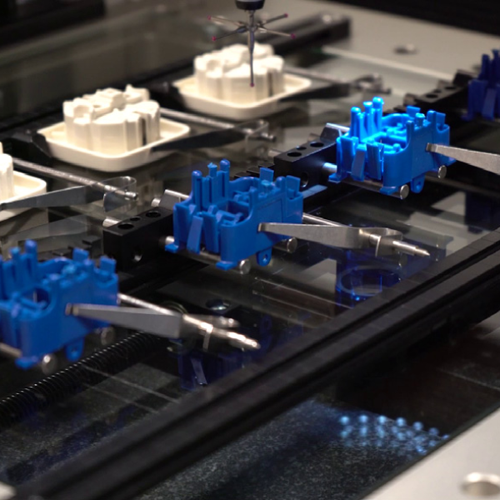

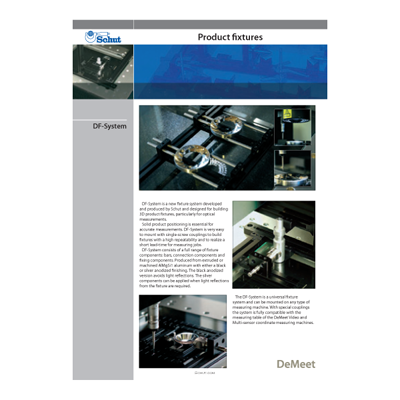

DF is een opspansysteem, ontwikkeld en geproduceerd door Schut, ontworpen voor het construeren van 3D productopspanningen, in het bijzonder voor optische metingen, en is volledig compatibel met de meettafels van de DeMeet meetmachines.

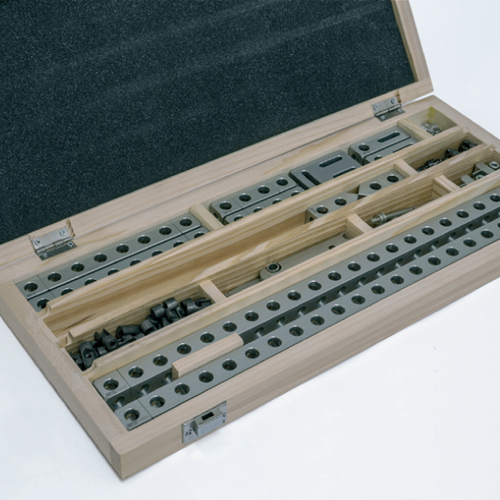

Alufix is een flexibel opspansysteem geproduceerd uit aluminium met een hoge treksterkte. Alufix is een uniek ontworpen modulair opspansysteem waarmee opspanningen in korte tijd gemaakt en eenvoudig gemonteerd kunnen worden en is specifiek geschikt voor zwaardere producten.

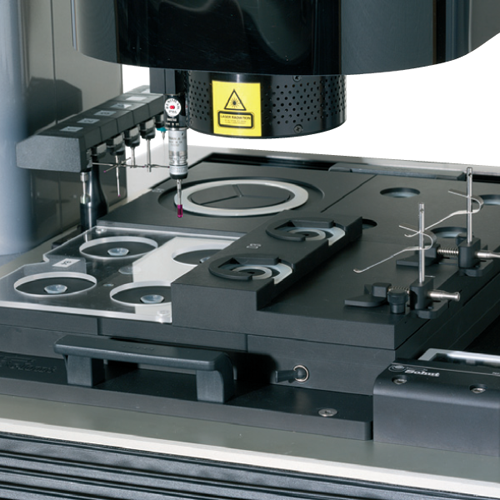

Als producten in serie gemeten moeten worden en een standaard opspansysteem niet voldoet door bijvoorbeeld een uitzonderlijk vorm of kleine dimensies van het product, zal een maatwerk opspansysteem de oplossing moeten bieden. Dit komt vooral voor bij producten die optisch gemeten moeten worden.
