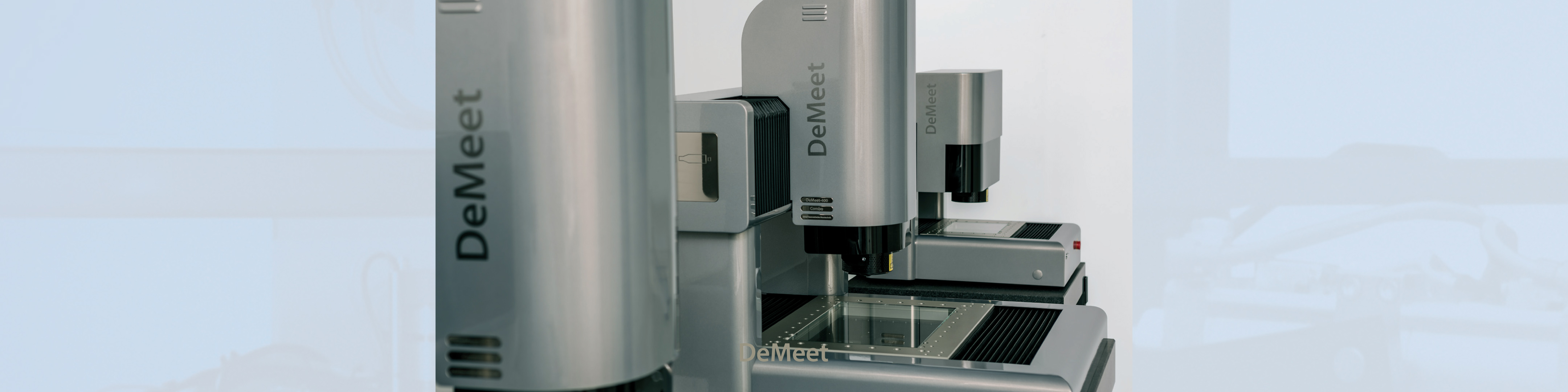

Les machines de mesure 3D CNC DeMeet permettent un contrôle qualité automatique indépendant de l’utilisateur, avec des résultats de mesure traçables à l’étalon de longueur international. Les machines de mesure DeMeet sont disponibles en modèle vidéo (optique) et modèle combo (multicapteur pour des mesures vidéo et par contact combinées).

Plage de mesure

Notre gamme de machines de mesure vidéo et combo pour le contrôle qualité est adaptée au marché. La DeMeet-220 a été conçue comme une machine de mesure personnelle de bureau. Pour l’inspection de produits plus grands ou pour mesurer une série de produits en un seul cycle, la série DeMeet-400 offre une solution complète de machines de mesure, avec la DeMeet-705 au sommet de la gamme.

Conception et qualité

L’utilisation de composants de qualité fabriqués par Schut et par des fabricants spécialisés réputés garantit d’excellentes performances et des mesures très précises.

Construction des machines

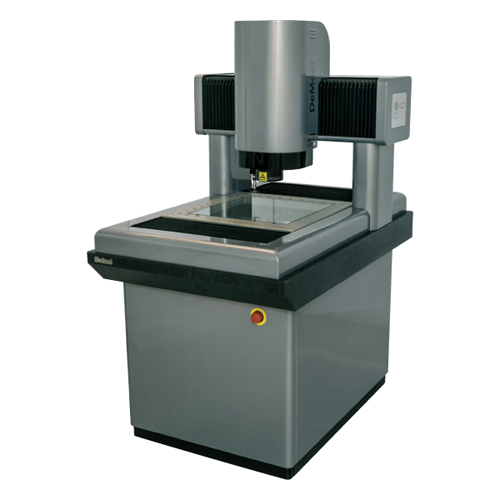

Leur construction en pont fixe éprouvée et leur table de mesure mobile confèrent une grande précision et une excellente accessibilité aux machines de mesure 3D CNC DeMeet. Le système d’entraînement et l’amortissement intégré complètement couverts rendent les machines DeMeet très appropriées pour des mesures en ligne dans un environnement de production.

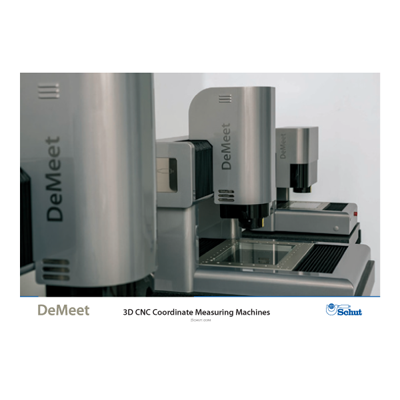

PDF DeMeet

Les mesures optiques sont effectuées au moyen du capteur vidéo, de l’optique et de l’éclairage réglable. Comme il n’y a aucun contact avec les objets mesurés, il n’y a aucun risque de déformation des produits. Les mesures optiques sont appropriées pour des produits avec des structures fines ou sensibles aux contacts.

Système optique

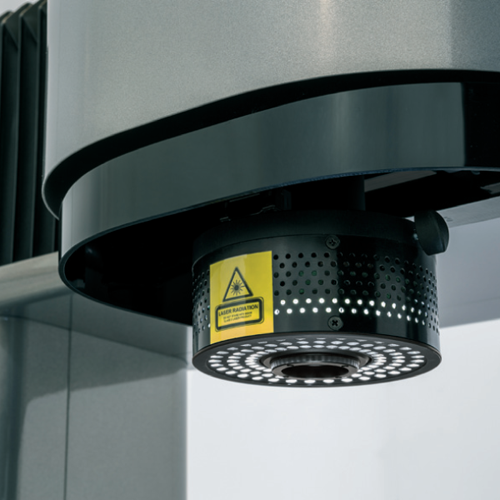

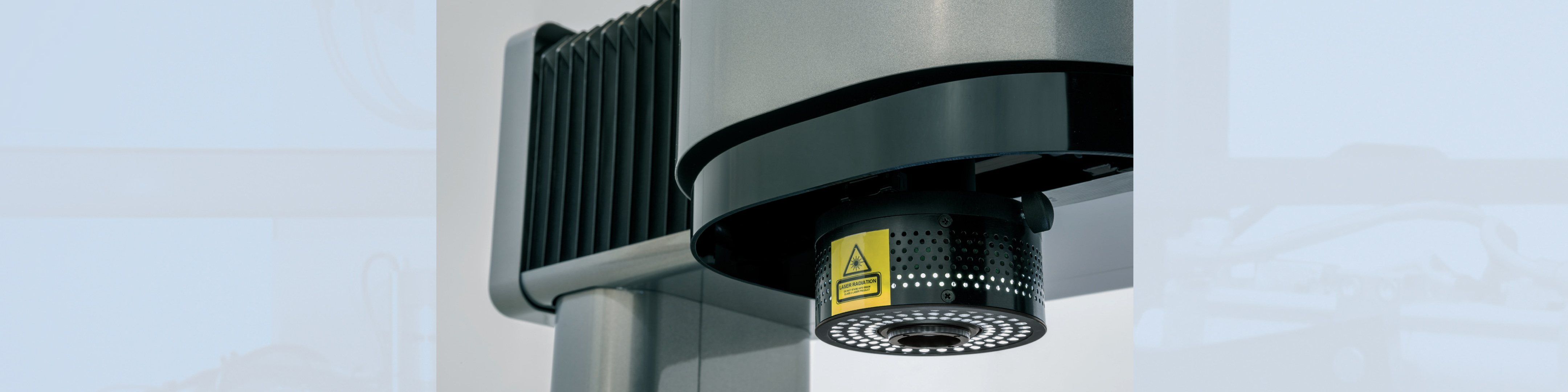

La combinaison intégrée de l’optique télécentrique et du capteur Sony de la caméra DeMeet fournit une image nette avec un excellent contraste et une résolution élevée, ce qui permet au système de traitement d’images de la DeMeet de produire des mesures très précises.

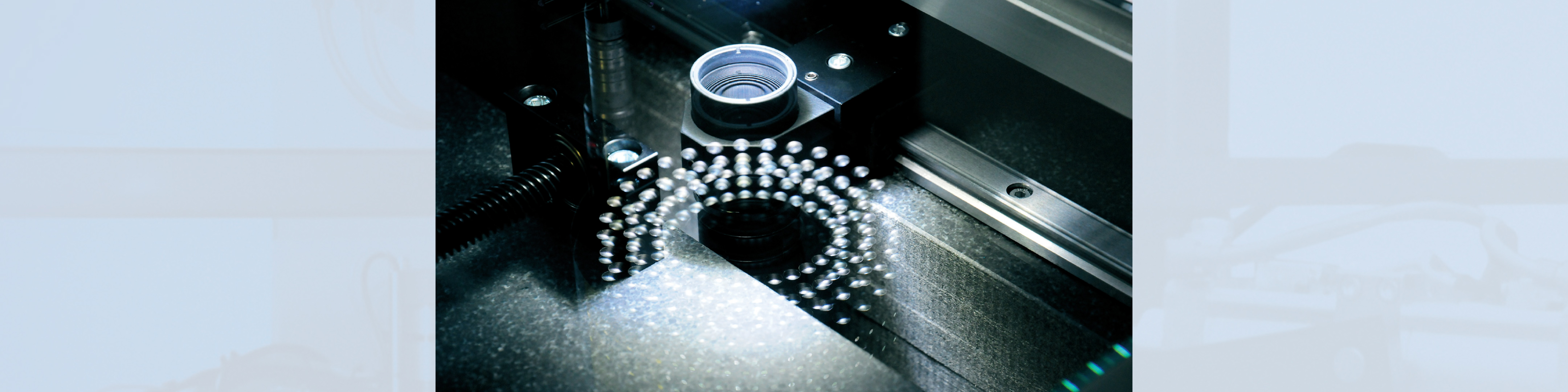

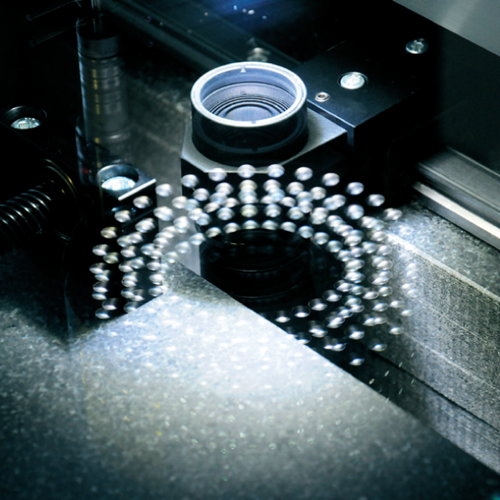

L’éclairage est essentiel pour des mesures précises. La DeMeet est équipée en standard d’un éclairage à base de LED (rétro-éclairage, éclairage coaxial et éclairage annulaire). L’éclairage annulaire standard, constitué de 3 anneaux en 16 segments de 48 LED contrôlé par anneau, par segment et par LED, offre une configuration optimale de la lumière. L’éclairage peut être réglé en intensité et en angle pour obtenir le meilleur contraste avec des arêtes bien définies. Le rétro-éclairage et l’éclairage coaxial à base de LED peuvent être ajustés en intensité.

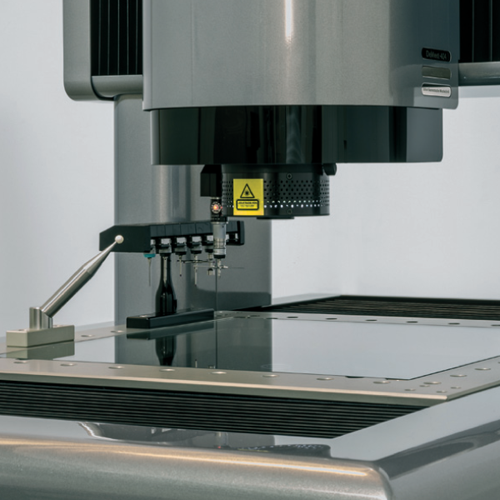

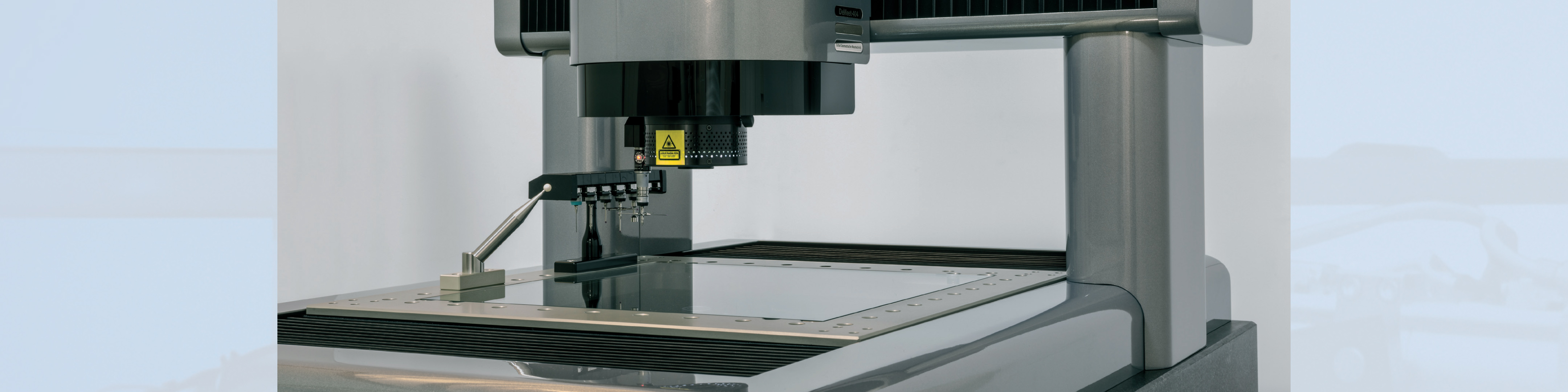

La miniaturisation croissante et la complexité des produits rendent les procédures de mesure et de contrôle de plus en plus difficiles. Les systèmes de mesure uniquement optiques ou par contact ne suffisent souvent plus. Des machines de mesure multicapteurs sont alors nécessaires pour un contrôle qualité géométrique optimal. Avec le modèle combo, la DeMeet intègre les principes de mesure optiques et par contact. Des mesures vidéo et par contact peuvent être effectuées dans un même programme de mesure, mais également sur le même élément. Les mesures par contact peuvent également être utiles pour créer un alignement 3D d’un produit complexe.

Modules de palpage et stylets

Un système Renishaw TP20 avec une configuration de stylet à 5 voies est fourni en standard. Différents modules de palpage, systèmes et configurations de stylet sont disponibles sur demande.

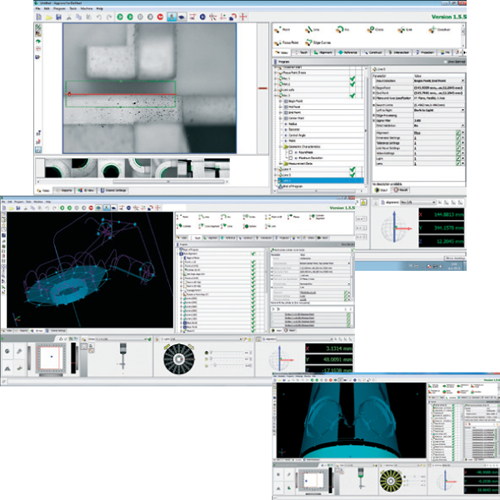

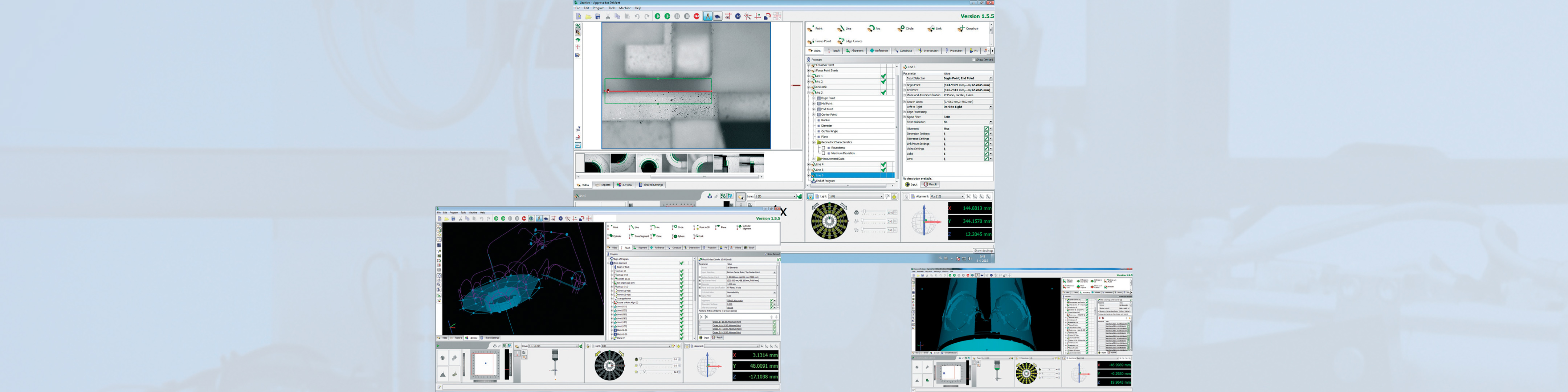

Approve for DeMeet est un véritable logiciel multicapteur dans lequel les différences entre les capteurs de mesure sont limitées au strict nécessaire. Tous les résultats de mesure vidéo et par contact sont mis à jour dynamiquement et peuvent être affichés, publiés, exportés et combinés dans des constructions. Les résultats des mesures peuvent également être affichés ensemble dans une vue 3D.

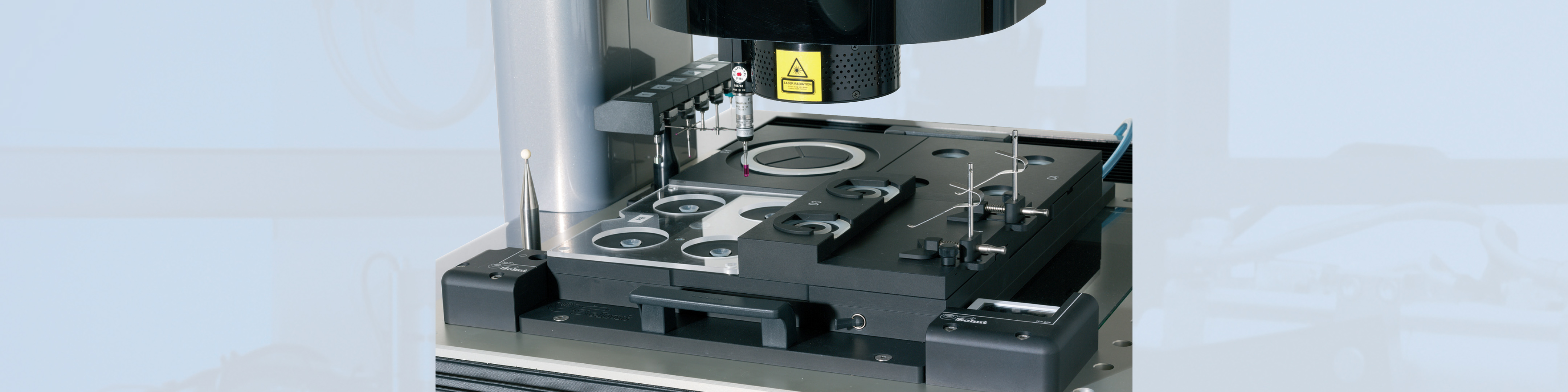

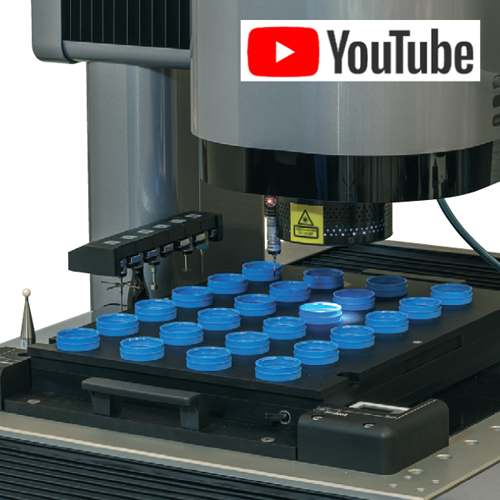

Le bridage efficace d’un objet à mesurer avec un système de fixation est indispensable pour des mesures précises. Des fixations répétitives peuvent également être utilisées pour des mesures de lots.

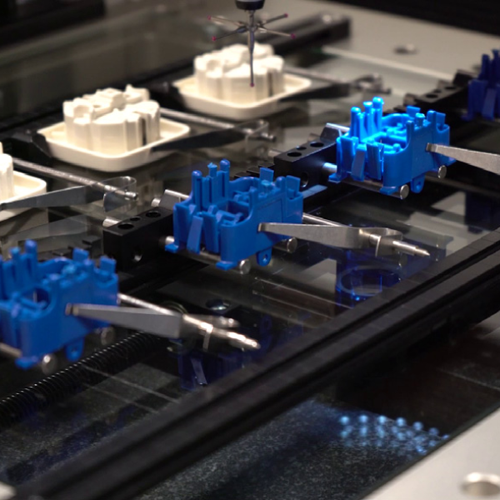

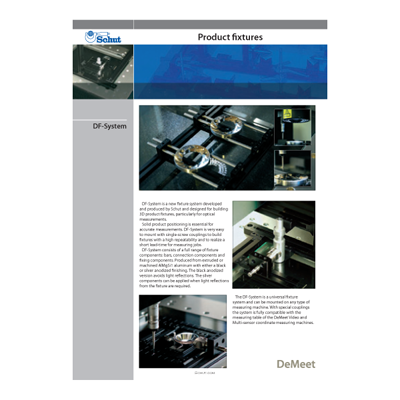

DF est un système de fixation développé et produit par Schut et conçu pour la construction de fixations de produits 3D, en particulier pour les mesures optiques. Il est entièrement compatible avec la table de mesure des machines DeMeet.

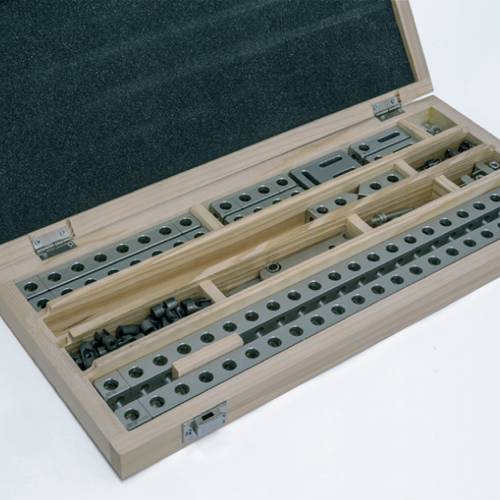

Alufix est un système de fixation polyvalent en aluminium à haute résistance. Alufix est un système modulaire spécialement conçu pour préparer un dispositif en un court laps de temps, est facile à monter et est spécialement adapté à des objets lourds.

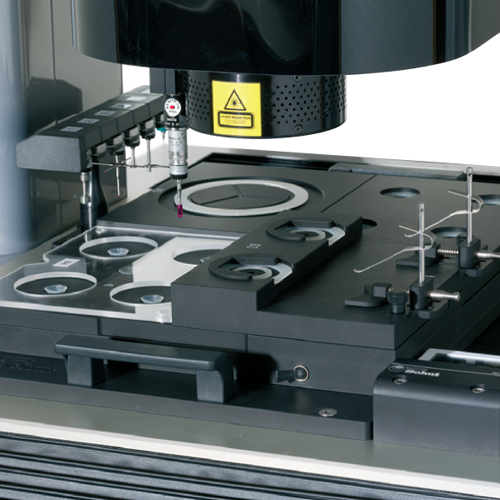

Lorsque les produits doivent être mesurés par lots et qu’un système de fixation standard ne fournit pas la bonne solution, par exemple, à cause d’une forme extraordinaire ou de petites dimensions du produit, une fixation sur mesure peut être une solution. Cela est particulièrement le cas pour les produits qui doivent être mesurés optiquement.
