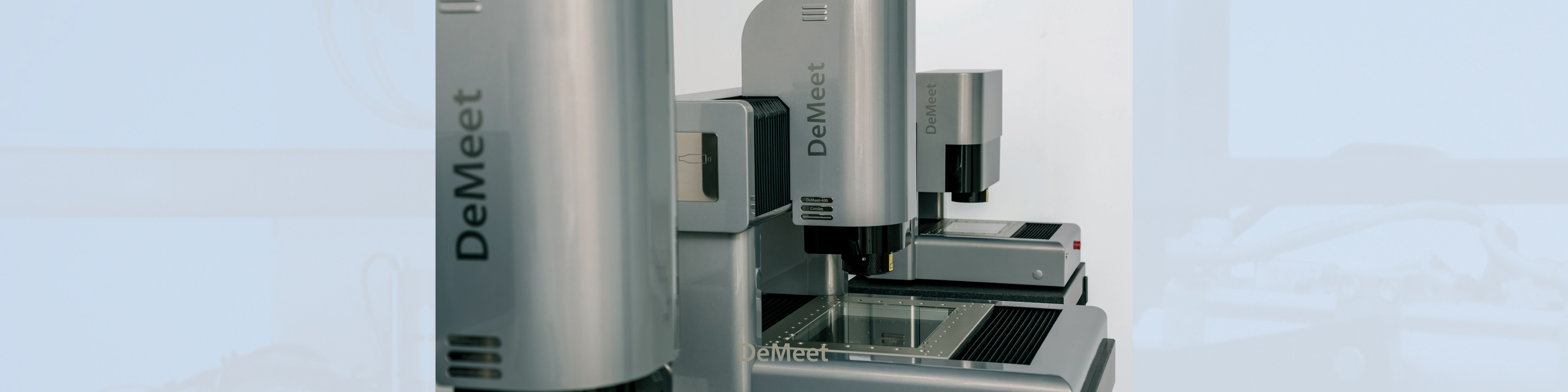

Die DeMeet 3D CNC Koordinaten Messmaschinen bieten eine automatische, benutzerunabhängige Qualitätskontrolle mit rückführbaren Messergebnissen zum internationalen Längennormal. Die DeMeet Messmaschinen sind verfügbar als Video (Optisch) und Combo Modell (Multi-Sensor für kombinierte Video- und Tastermessungen).

Messbereich

Video und Combo Messmaschinen für die allgemeine Qualitätskontrolle mit einem dem Markt angepassten Messbereich. Die DeMeet-220 wurde als eine persönliche Messmaschine mit einem Tischgerät-Design entwickelt. Für die Prüfung von größeren Produkten, oder für Palettenmessungen, ist die DeMeet-400 Serie eine universelle Messmaschine, mit der DeMeet-705, an der Spitze des Bereiches.

Design und Qualität

Die Anwendung von Qualitätskomponenten, hergestellt durch Schut und durch sehr bekannte, spezialisierte Hersteller, sorgen für eine exzellente Leistung und hochgenaue Messungen.

Maschinen Konstruktion

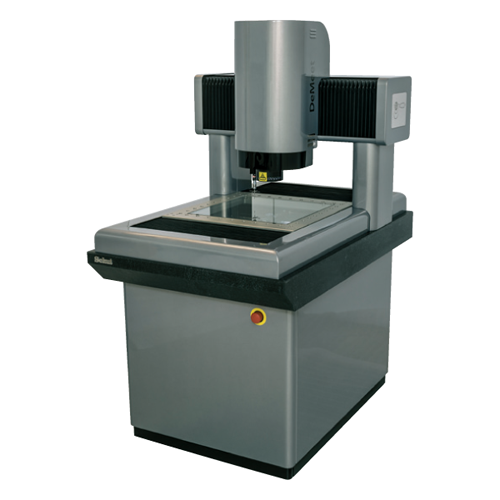

Die DeMeet 3D CNC Koordinaten Messmaschinen sind entworfen mit einer bewährten, festen Brückenkonstruktion und einem beweglichen Messtisch für eine hohe Genauigkeit und Zugänglichkeit. Das vollständig verkleidete Antriebssystem und die integrierte Dämpfung, machen die DeMeet Maschinen für Inline Messungen in der Produktion sehr geeignet.

DeMeet PDF

Optische Messungen werden mit dem Kamerasystem, Objektiven und einstellbarer Beleuchtung durchgeführt. Aufgrund der berührungslosen Art der Messungen, gibt es kein Risiko einer Produktdeformation. Optisches Messen ist sehr geeignet für Produkte mit feinen Strukturen und kontaktempfindlichen Oberflächen/Materialien.

Optisches System

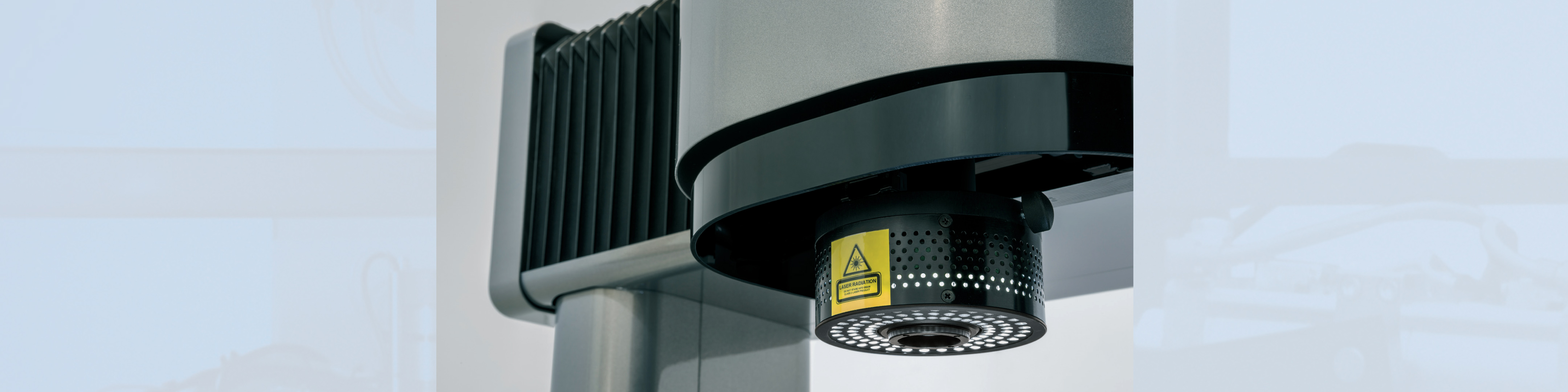

Eine Kombination aus hochwertiger telezentrischer Optik und DeMeet Sony Sensor Kamera sind für ein klares Bild mit einem exzellenten Kontrast und einer hohen Auflösung integriert. In Kombination mit der Bildverarbeitungsfunktionalität der DeMeet, resultiert dies in hochgenauen Messungen.

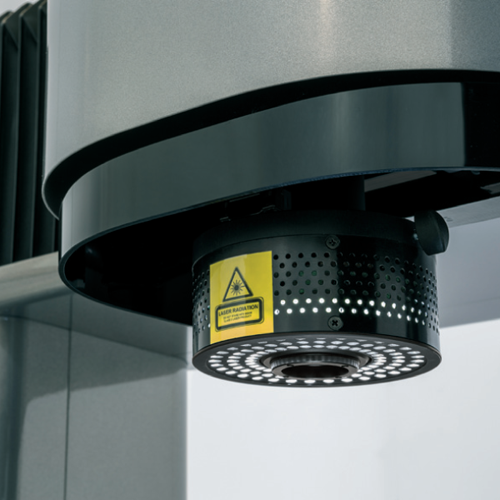

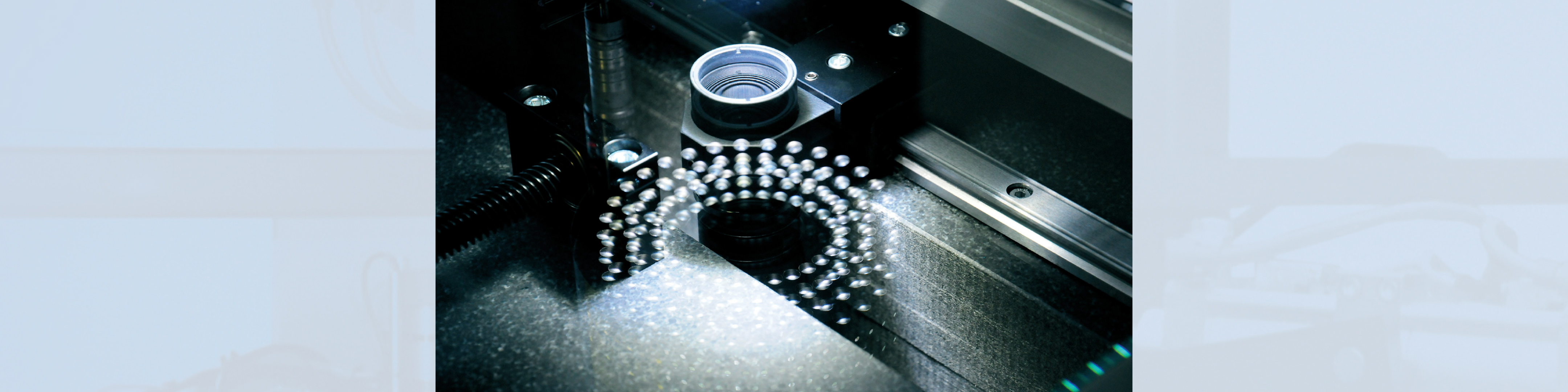

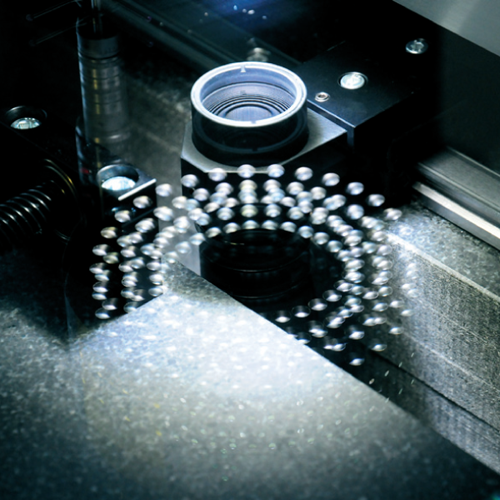

Die Beleuchtung ist wichtig für genaue Messungen. Die DeMeet ist standardmäßig mit einer LED basierenden Beleuchtung ausgestattet (Durchlicht, Koaxiallicht und segmentiertes Ringlicht). Ein Ringlicht, bestehend aus 3 Ringen, 16 Segmenten und 48 Zellen LED Muster, das individuell pro Ring, Segment und Zelle gesteuert werden kann, wird standardmäßig für eine optimale Beleuchtungskonfiguration geliefert. Das Ringlicht kann in der Intensität und im Winkel eingestellt werden, um den besten Kontrast mit klar definierten Kanten zu erreichen. Das LED basierende Durchlicht und Koaxiallicht kann in der Intensität justiert werden.

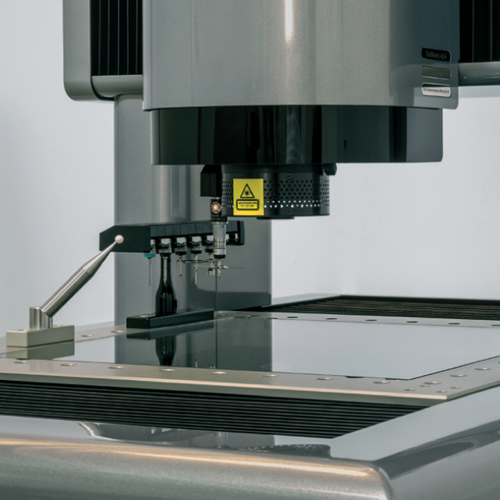

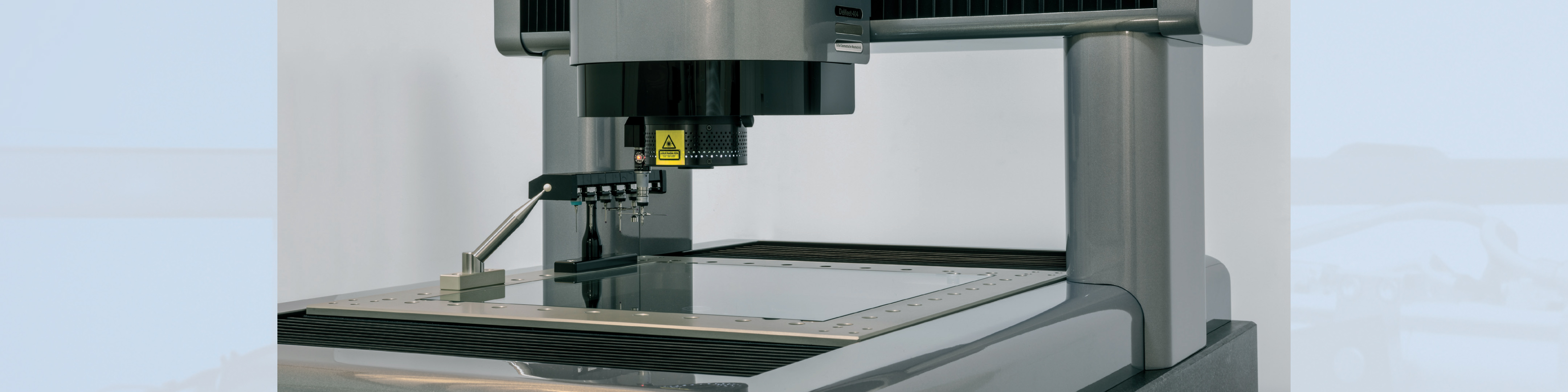

Die zunehmende Miniaturisierung und Komplexität der Produktmerkmale führt immer mehr zu schwierigen Mess- und Kontrollverfahren. Messsysteme, die nur für Optische- oder Kontaktmessungen ausgestattet werden, sind oft nicht mehr ausreichend, für diesen Fall sind die Multi-Sensor Messmaschinen optimal zur geometrischen Qualitätskontrolle. Mit dem DeMeet Combo Modell sind beide, Optische- und Kontaktmessung, nahtlos integriert und Messungen können innerhalb eines Messablaufs durch die Optik und das Tastsystem und auch innerhalb eines Merkmals durchgeführt werden. Tastermessungen können auch hilfreich sein bei der Erstellung einer komplexen 3D Produkt Ausrichtung.

Tastermodule und Taster

Standardmäßig wird ein Renishaw TP20 System mit einer 5-Wege Tasterkonfiguration geliefert. Auf Anfrage sind verschiedene Tastermodule, Systeme und Tasterkonfigurationen verfügbar.

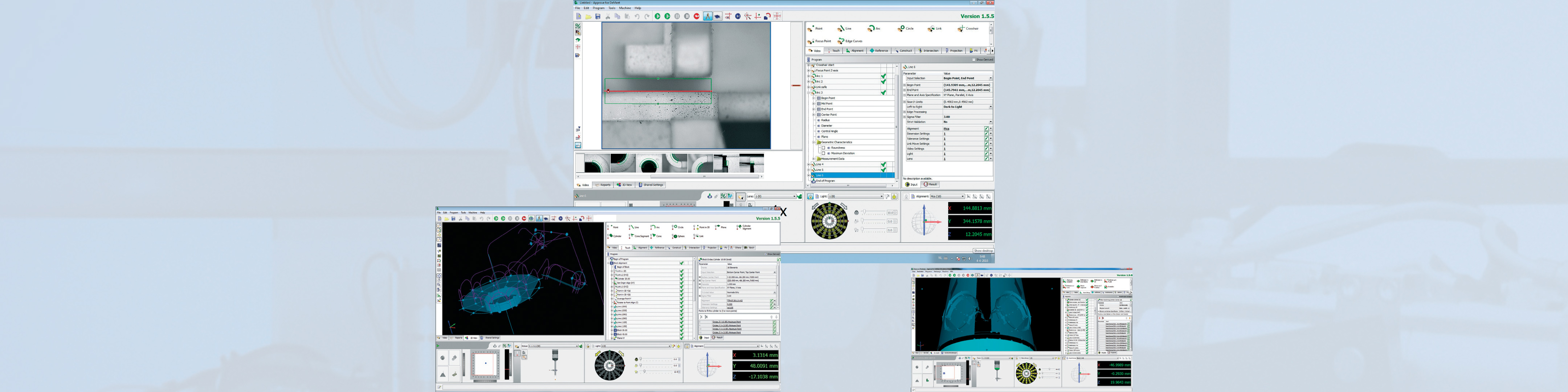

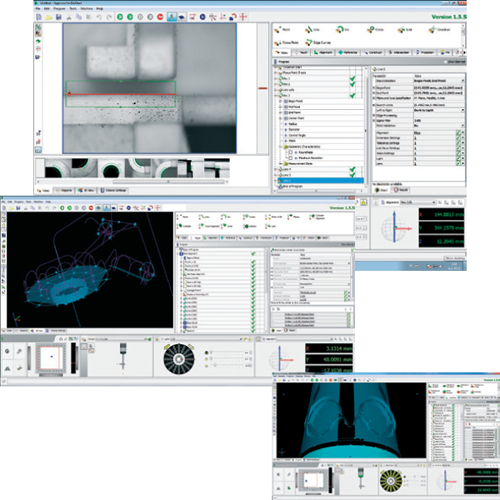

Approve for DeMeet ist ein wahres Multi-Sensor Software Paket, wo die Differenz im Sensorursprung von der Messeingabe nur auf das Notwendige begrenzt ist. Alle Messergebnisse vom Video- und Tastsystem können angezeigt, protokolliert, exportiert und in Konstruktionen zusammen verwendet werden und sind dynamisch aktualisiert. Die Messergebnisse können auch zusammen in einer 3D Ansicht angezeigt werden.

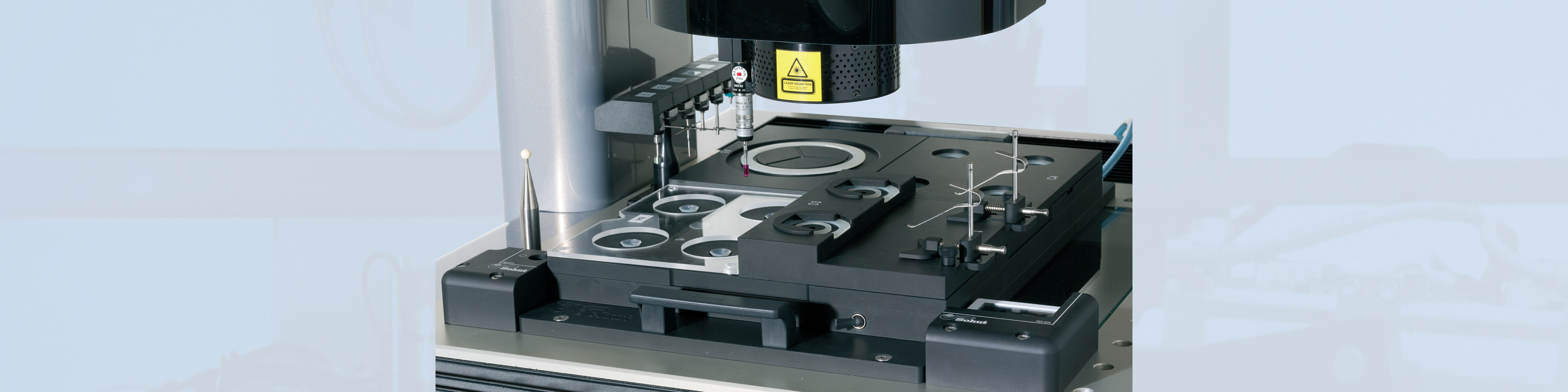

Eine sichere Positionierung des Messobjektes ist für ein genaues Messergebnis entscheidend und das Spannsystem kann auch für Palettenmessungen verwendet werden.

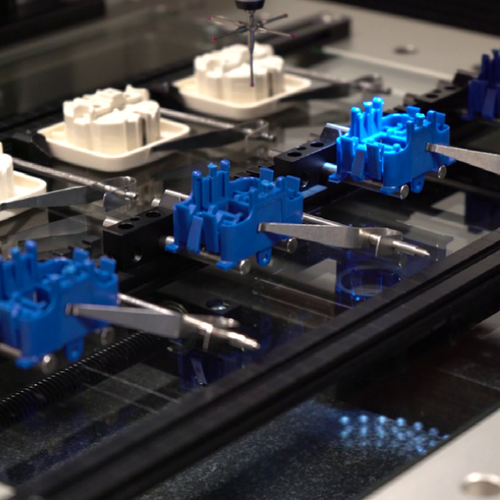

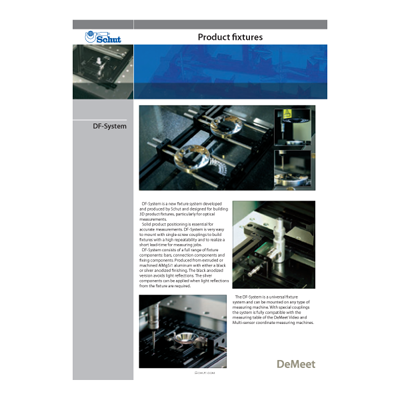

DF ist ein Spannsystem, von Schut entwickelt und hergestellt. Es wurde entworfen, um 3D-Objekte zu fixieren, insbesondere für optische Messungen und es ist mit dem Messtisch der DeMeet Messmaschinen vollständig kompatibel.

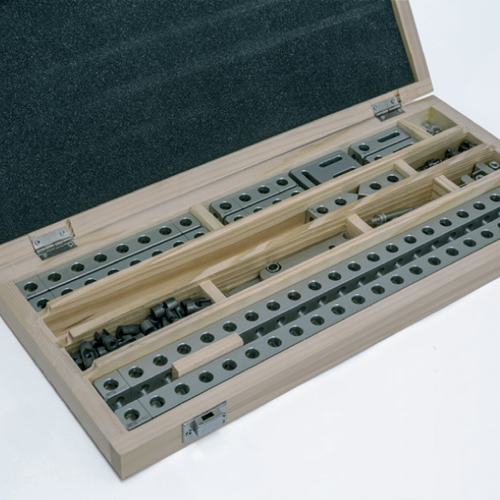

Alufix ist ein flexibles Spannsystem, produziert aus hochwertigem Aluminium. Alufix ist ein einzigartig gestaltetes modulares Spannsystem, um eine Produkt-Aufspannung in kurzer Zeit zu realisieren, es ist einfach zu montieren und besonders für schwerere Messobjekte geeignet.

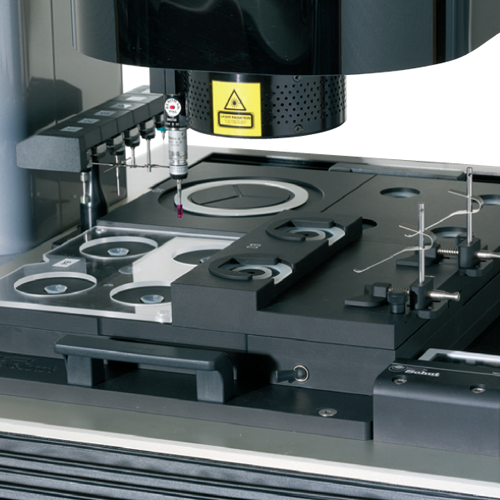

Wenn Produkte in einer Palette gemessen werden müssen und ein Standard-Spannsystem keine richtige Lösung bietet,- zum Beispiel durch die außergewöhnliche Form oder geringen Abmessungen des Produkts,- dann kann eine maßgeschneiderte Aufspannung die Lösung sein. Dies ist insbesondere der Fall bei Produkten, die optisch gemessen werden müssen.
