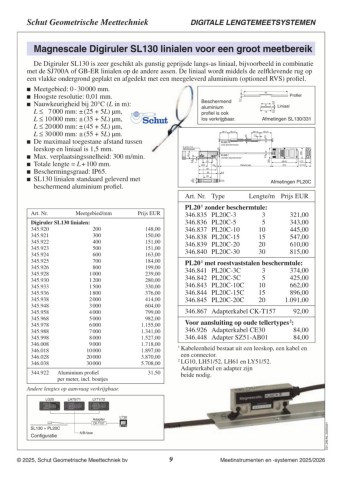

Schut Geometrische Meettechniek                                  DIGITALE LENGTEMEETSYSTEMEN

Magnescale Digiruler SL130 linialen voor een groot meetbereik

   De Digiruler SL130 is zeer geschikt als gunstig geprijsde langs-as liniaal, bijvoorbeeld in combinatie
met de SJ700A of GB‑ER linialen op de andere assen. De liniaal wordt middels de zelfklevende rug op
een vlakke ondergrond geplakt en afgedekt met een meegeleverd aluminium (optioneel RVS) profiel.

	 Meetgebied: 0 - 30 000 mm.                                                   Beschermend                           2,7                                                 40 Profiel
	 Hoogste resolutie: 0,01 mm.                                                  aluminium                                                                         0,3 0,8
	 Nauwkeurigheid bij 20°C (L in m): 	                                          profiel is ook                                                                             9 Liniaal
                                                                                los verkrijgbaar.
   L ≤   7 000 mm: ± (25 + 5L) µm, 	                                                                                                                                        10
   L ≤ 10 000 mm: ± (35 + 5L) µm,
   L ≤ 20 000 mm: ± (45 + 5L) µm, 	                                                                                                                                      Afmetingen SL130/331
   L ≤ 30 000 mm: ± (55 + 5L) µm.
	 De maximaal toegestane afstand tussen                                                             30  +10  30 ± 2                          30 ± 2                     40 ± 5
   leeskop en liniaal is 1,5 mm.                                                                          0                                   7,5
	 Max. verplaatsingssnelheid: 300 m/min.
	 Totale lengte = L + 100 mm.                                   2 - ø 5 x 7,5                       PL20C-*C                               ø9
	 Beschermingsgraad: IP65.                                      (Montagegat)                        (met beschermtule)                                                 ø4 ø4
	 SL130 linialen standaard geleverd met                                                                                                                                     (36)
   beschermend aluminium profiel.                                                                15

                                                                 26,4                                PL20C-*                                                                               (38)
                                                                      6,9                            (zonder beschermtule)
                                                                           1           35                                                                                          (86,5)  (17)
                                                                                29,5                                             Kabellengte                                        (91)   (17,7)
                                                                                            (4)
                                                                                       59            8,2
                                                                                        63
                                                                                       28

                                                                 12                                                                                                                Afmetingen PL20C
                                                                      7

                                                                 Art. Nr. Type                                                              Lengte/m Prijs EUR

Art. Nr.       Meetgebied/mm                      Prijs EUR      PL20 1 zonder beschermtule:                                                                                               310,00
                                                                 346.835 PL20C‑3 	 3                                                                                                       332,00
Digiruler SL130 linialen:                             145,00     346.836 PL20C‑5 	 5                                                                                                       430,00
                                                      146,00     346.837 PL20C‑10 	 10                                                                                                     529,00
345.920 	                  200                        147,00     346.838 PL20C‑15 	 15                                                                                                     590,00
                                                      147,00     346.839 PL20C‑20 	 20                                                                                                     788,00
345.921 	                  300                        159,00     346.840 PL20C‑30 	 30
                                                      179,00
345.922 	                  400                        193,00
                                                      233,00
345.923 	                  500                        272,00
                                                      321,00
345.924 	                  600                        365,00
                                                      402,00
345.925 	                  700                        587,00     PL20 1 met roestvaststalen beschermtule:
                                                      776,00
345.926 	                  800                        954,00     346.841 PL20C‑3C 	 3                                                                                                      362,00
                                                   1.122,00
345.928 	               1 000                      1.303,00      346.842 PL20C‑5C 	 5                                                                                                      411,00
                                                   1.484,00
345.930 	               1 200                      1.669,00      346.843 PL20C‑10C	 10                                                                                                     640,00
                                                   1.843,00
345.933 	               1 500                      3.760,00      346.844 PL20C‑15C	 15                                                                                                     867,00
                                                   5.520,00
345.936 	               1 800
                                                       27,50
345.938 	               2 000                                    346.845 PL20C‑20C	 20                                                                                             1.055,00

345.948 	               3 000                                    346.867 Adapterkabel CK‑T157                                                                                              89,00

345.958 	               4 000

345.968 	               5 000                                    Voor aansluiting op oude tellertypes 2:

345.978 	               6 000                                    346.926 Adapterkabel CE30                                                                                                 81,00

345.988 	               7 000                                    346.448 Adapter SZ51‑AB01                                                                                                 84,00

345.998 	               8 000

346.008 	               9 000                                    1	Kabeleenheid bestaat uit een leeskop, een kabel en
                                                                  een connector.
346.018 	               10 000                                   2	LG10, LH51/52, LH61 en LY51/52.
                                                                  Adapterkabel en adapter zijn
346.028 	               20 000                                    beide nodig.

346.038 	               30 000

344.922 Aluminium profiel
              per meter, incl. boutjes

Andere lengtes op aanvraag verkrijgbaar.

LG20           LH70/71     LY71/72        LT30

                                        MG20A-DK

SL130 + PL20C             Adapter                                                                                                                                                                    C01.209.NL.20240625
Configuratie                CK-T157

               A/B-fase

© 2024, Schut Geometrische Meettechniek bv                    9                                      Meetinstrumenten en -systemen 2023/2024
