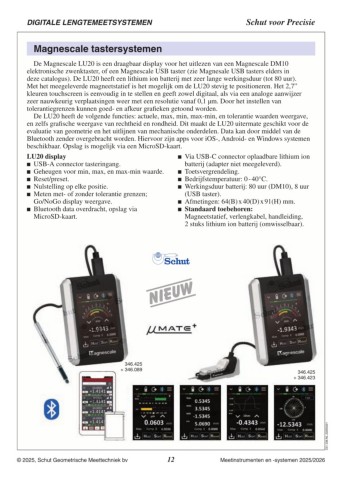

Page 12 - Schut Catalog

P. 12

DIGITALE LENGTEMEETSYSTEMEN Schut voor Precisie

Magnescale tastersystemen

De Magnescale LU20 is een draagbaar display voor het uitlezen van een Magnescale DM10
elektronische zwenktaster, of een Magnescale USB taster (zie Magnesale USB tasters elders in
deze catalogus). De LU20 heeft een lithium ion batterij met zeer lange werkingsduur (tot 80 uur).
Met het meegeleverde magneetstatief is het mogelijk om de LU20 stevig te positioneren. Het 2,7”
kleuren touchscreen is eenvoudig in te stellen en geeft zowel digitaal, als via een analoge aanwijzer
zeer nauwkeurig verplaatsingen weer met een resolutie vanaf 0,1 μm. Door het instellen van
tolerantiegrenzen kunnen goed- en afkeur grafieken getoond worden.

De LU20 heeft de volgende functies: actuele, max, min, max-min, en tolerantie waarden weergave,
en zelfs grafische weergave van rechtheid en rondheid. Dit maakt de LU20 uitermate geschikt voor de
evaluatie van geometrie en het uitlijnen van mechanische onderdelen. Data kan door middel van de
Bluetooth zender overgebracht worden. Hiervoor zijn apps voor iOS-, Android- en Windows systemen
beschikbaar. Opslag is mogelijk via een MicroSD-kaart.

LU20 display  Via USB-C connector oplaadbare lithium ion
 USB-A connector tasteringang. batterij (adapter niet meegeleverd).
 Geheugen voor min, max, en max-min waarde.
 Reset/preset.  Toetsvergrendeling.
 Nulstelling op elke positie.  Bedrijfstemperatuur: 0 - 40°C.
 Meten met- of zonder tolerantie grenzen;  Werkingsduur batterij: 80 uur (DM10), 8 uur

Go/NoGo display weergave. (USB taster).
 Bluetooth data overdracht, opslag via  Afmetingen: 64(B) x 40(D) x 91(H) mm.
 Standaard toebehoren:
MicroSD-kaart.
Magneetstatief, verlengkabel, handleiding,
2 stuks lithium ion batterij (omwisselbaar).

346.425 346.425
+ 346.089 + 346.423
