Schut Geometrische Meettechniek                                                                                                                                      DIGITALE LENGTEMEETSYSTEMEN

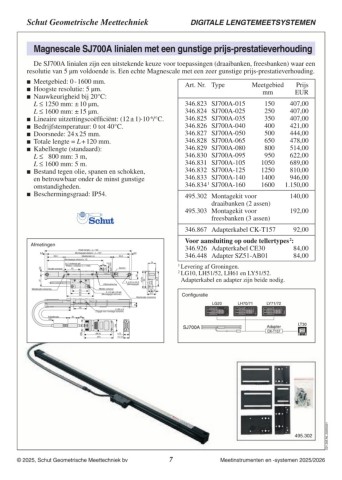

Magnescale SJ700A linialen met een gunstige prijs-prestatieverhouding

   De SJ700A linialen zijn een uitstekende keuze voor toepassingen (draaibanken, freesbanken) waar een
resolutie van 5 µm voldoende is. Een echte Magnescale met een zeer gunstige prijs-prestatieverhouding.

	 Meetgebied: 0 - 1600 mm.                                                                                                                                          Art. Nr. Type           Meetgebied 	 Prijs
	 Hoogste resolutie: 5 µm.                                                                                                                                                                      mm EUR
	 Nauwkeurigheid bij 20°C:
                                                                                                                                                                     346.823 SJ700A‑015 	        150    394,00
   L ≤ 1250 mm: ± 10 µm, 	                                                                                                                                           346.824 SJ700A‑025 	        250    394,00
   L ≤ 1600 mm: ± 15 µm.                                                                                                                                             346.825 SJ700A‑035 	        350    394,00
	 Lineaire uitzettingscoëfficiënt: (12 ± 1)·10‑6/°C.                                                                                                                346.826 SJ700A‑040 	        400    407,00
	 Bedrijfstemperatuur: 0 tot 40°C.                                                                                                                                  346.827 SJ700A‑050 	        500    429,00
	 Doorsnede: 24 x 25 mm.                                                                                                                                            346.828 SJ700A‑065 	        650    462,00
	 Totale lengte = L + 120 mm.                                                                                                                                       346.829 SJ700A‑080 	        800    497,00
	 Kabellengte (standaard): 	                                                                                                                                        346.830 SJ700A‑095 	        950    602,00
   L ≤   800 mm: 3 m, 	                                                                                                                                              346.831 SJ700A‑105 	       1050    666,00
   L ≤ 1600 mm: 5 m.                                                                                                                                                 346.832 SJ700A‑125 	       1250    783,00
	 Bestand tegen olie, spanen en schokken,                                                                                                                           346.833 SJ700A‑140 	       1400    915,00
   en betrouwbaar onder de minst gunstige                                                                                                                            346.834 1 SJ700A‑160 	     1600  1.112,00
   omstandigheden.
	 Beschermingsgraad: IP54.                                                                                                                                          495.302 Montagekit voor 	                   140,00
                                                                                                                                                                                draaibanken                      192,00

                                                                                                                                                                     495.303 Montagekit voor
                                                                                                                                                                                freesbanken

                                                                                                                                                                     346.867 Adapterkabel CK‑T157                89,00

Afmetingen                                                                                                                                                           Voor aansluiting op oude tellertypes 2:
                                                                                                                                                                     346.926 Adapterkabel CE30                   81,00
                                                       Totale lengte = L + 120                                         6,5                                           346.448 Adapter SZ51‑AB01                   84,00
6,5 Montagegat afstand = L + 107                                                                  53,5

                   53,5 Meetlengte (L)                                                            Serienr.

                                   Montagegat afstand x 1/2

                         5 x 7 verlengd gat                                                                                  24
                                                                                20  5                                                                                1	Levering af Groningen.
                         * Midden voetplaat (L ≥ 1250)                                 10,5                                                                          2	LG10, LH51/52, LH61 en LY51/52.
37 9,5                                                                                                                        25                                      Adapterkabel en adapter zijn beide nodig.
        Houder schuiver  50                                                                                                           (53,6)
                                                                                                                                         52
                                                                                                                                                            46,5
                                                                                                          2 - ø 4,5 x ø 5,5
                                                                                Uitlijnmarkering           (Montagegat)

Meetlengte markering         50 Midden schuiver                                                                              14 9

                             60 2 - ø 5 gat, ø 9 gat                                                                         (27)                                    Configuratie
                             85 (Montagegat schuiver)
                                                                                                                    Meetlengte markering

                                   40                                               2 - M4 x 8(38)
                         30 30                          (Tapgat voor montage schuiver)                          14

        Kabellengte                                                                                                                                                                                              MG20A-DK
        100

                             (36)                       (86,5)                                    (17)
                                                          (91)                                    (17,7)

                                                                                                                                                                                                                                 495.302  C01.205.NL.20240625
