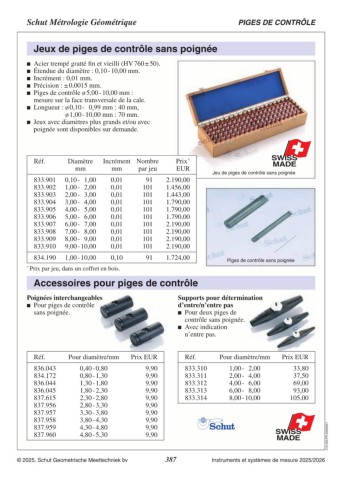

Page 387 - Schut Catalog
P. 387
Schut Métrologie Géométrique PIGES DE CONTRÔLE
Piges de contrôle
Piges de contrôle fabriquées en Suisse, en acier trempé, grattées fin, norme DIN 2269.
Disponibles à l’unité et par jeu.
Acier trempé gratté fin et vieilli (HV 760 ± 50).
Étendue du diamètre :
sans poignée : 0,06 - 20,00 mm,
avec poignée : 0,06 - 10,00 mm.
Incrément : 0,01 mm.
Précision : ± 0,0015 mm.
Piges de contrôle ø 5,00 - 20,00 mm
sans poignée : mesure sur la face
transversale de la cale.
Également disponibles : Réf. Description Prix EUR
Avec précision ± 0,0003 ou ± 0,001 mm ;
– acier trempé ø 0,06 - 20,00 mm, Coffret en bois (gaines exclues) : 166,00
– carbure ou céramique ø 0,50 - 9,99 mm, 833.211 Pour 50 piges
par pas de 0,01 mm. La longueur peut dévier. Plus
d’informations sur demande.
Diamètre/mm Longueur/mm Prix EUR ø 0,10 - 10,00 mm sans poignée
833.704 Pour 100 piges
ø 0,10 - 10,00 mm sans poignée
Pige de contrôle sans poignée : 833.264 Pour 50 piges
0,06 - 0,09 1 30 124,00
0,10 - 0,19 1 40 89,00 ø 0,10 - 10,00 mm avec poignée
56,00 833.118 Pour 40 piges
0,20 - 0,29 1 40 31,40 ø 10,01 - 15,00 mm
0,30 - 0,49 1 40 17,70
0,50 - 0,99 1 40 13,70 833.705 Pour 80 piges
17,70 ø 10,01 - 15,00 mm
1,00 - 2,99 70 17,70 833.706 Pour 30 piges
3,00 - 4,00 70 17,70
4,01 - 5,00 70 23,40 ø 15,01 - 20,00 mm
28,20
5,01 - 5,99 70 32,70 Tubes en plastique pour piges 1 :
6,00 - 9,99 70 41,00 833.066 Sans poignée ø 0,06 - 0,99 mm 2,40
10,00 - 11,99 70 50,00 838.224 Sans poignée ø 1,00 - 7,00 mm 2,40
12,00 - 13,99 70 58,00 838.089 Avec poignée ø 0,06 - 0,99 mm 2,30
14,00 - 15,99 70
16,00 - 18,99 70 1 Pour le rangement dans un coffret en bois.
19,00 - 20,00 70
Pige de contrôle avec poignée 2 :
0,06 - 0,09 1 23 139,00
0,10 - 0,19 1 33 105,00
0,20 - 0,29 1 33
0,30 - 0,49 1 33 71,00
0,50 - 0,99 1 33 41,00
1,00 - 2,99 62 26,90
3,00 - 4,00 62 22,90
4,01 - 5,00 62 42,00
5,01 - 5,99 62 42,00
6,00 - 10,00 62 42,00
48,00 C12.204.FR.20240626
1 Livrées en emballage de transport en plastique.
2 Ici, la longueur désigne la longueur de mesure sans la
poignée, pas la longueur totale.
© 2024, Schut Geometrische Meettechniek bv 387 Instruments et systèmes de mesure 2023/2024
