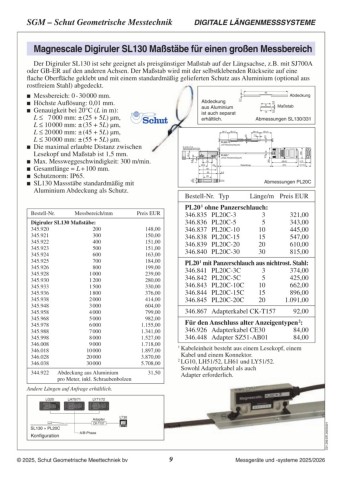

SGM – Schut Geometrische Messtechnik                            DIGITALE LÄNGENMESSSYSTEME

Magnescale Digiruler SL130 Maßstäbe für einen großen Messbereich

   Der Digiruler SL130 ist sehr geeignet als preisgünstiger Maßstab auf der Längsachse, z.B. mit SJ700A
oder GB‑ER auf den anderen Achsen. Der Maßstab wird mit der selbstklebenden Rückseite auf eine
flache Oberfläche geklebt und mit einem standardmäßig gelieferten Schutz aus Aluminium (optional aus
rostfreiem Stahl) abgedeckt.

	 Messbereich: 0 - 30 000 mm.                                                    Abdeckung                             2,7                          40 Abdeckung
	 Höchste Auflösung: 0,01 mm.                                                    aus Aluminium                                                                     0,3 0,8
	 Genauigkeit bei 20°C (L in m): 	                                               ist auch separat                                                    9 Maßstab
                                                                                  erhältlich.
   L ≤   7 000 mm: ± (25 + 5L) µm, 	                                                                                                                       10
   L ≤ 10 000 mm: ± (35 + 5L) µm,
   L ≤ 20 000 mm: ± (45 + 5L) µm, 	                                                                                                            Abmessungen SL130/331
   L ≤ 30 000 mm: ± (55 + 5L) µm.
	 Die maximal erlaubte Distanz zwischen                                                               30  +10  30 ± 2                         30 ± 2  40 ± 5
   Lesekopf und Maßstab ist 1,5 mm.                                                                         0                                  7,5
	 Max. Messweggeschwindigkeit: 300 m/min.
	 Gesamtlänge = L + 100 mm.                                    2 - ø 5 x 7,5                          PL20C-*C                              ø9
	 Schutznorm: IP65.                                            (Montagebohrung)                       (mit Panzerschlauch)                                              ø4 ø4
	 SL130 Massstäbe standardmäßig mit                                                                                                                                          (36)
   Aluminium Abdeckung als Schutz.                                                                 15

                                                                26,4                                   PL20C-*                                                                              (38)
                                                                     6,9                               (ohne Panzerschlauch)
                                                                          1              35                                                                                         (86,5)  (17)
                                                                                  29,5                                             Kabellänge                                        (91)   (17,7)
                                                                                              (4)
                                                                                         59            8,2
                                                                                          63
                                                                                         28

                                                                12                                                                                     Abmessungen PL20C
                                                                     7

                                                                Bestell-Nr.  Typ                                                             Länge/m Preis EUR

Bestell-Nr.	   Messbereich/mm                   Preis EUR       PL20 1 ohne Panzerschlauch:                                                                                                 321,00
                                                                346.835 PL20C‑3 	 3                                                                                                         343,00
Digiruler SL130 Maßstäbe:                           148,00      346.836 PL20C‑5 	 5                                                                                                         445,00
                                                    150,00      346.837 PL20C‑10 	 10                                                                                                       547,00
345.920 	               200                         151,00      346.838 PL20C‑15 	 15                                                                                                       610,00
                                                    151,00      346.839 PL20C‑20 	 20                                                                                                       815,00
345.921 	               300                         163,00      346.840 PL20C‑30 	 30
                                                    184,00
345.922 	               400                         199,00
                                                    239,00
345.923 	               500                         280,00
                                                    330,00
345.924 	               600                         376,00
                                                    414,00
345.925 	               700                         604,00      PL20 1 mit Panzerschlauch aus nichtrost. Stahl:
                                                    799,00
345.926 	               800                         982,00      346.841 PL20C‑3C 	 3                                                                                                        374,00
                                                  1.155,00
345.928 	               1 000                     1.341,00      346.842 PL20C‑5C 	 5                                                                                                        425,00
                                                  1.527,00
345.930 	               1 200                     1.718,00      346.843 PL20C‑10C	 10                                                                                                       662,00
                                                  1.897,00
345.933 	               1 500                     3.870,00      346.844 PL20C‑15C	 15                                                                                                       896,00
                                                  5.708,00
345.936 	               1 800
                                                      31,50
345.938 	               2 000                                   346.845 PL20C‑20C	 20                                                                                               1.091,00

345.948 	               3 000                                   346.867 Adapterkabel CK‑T157                                                                                                92,00

345.958 	               4 000

345.968 	               5 000                                   Für den Anschluss alter Anzeigentypen 2:

345.978 	               6 000                                   346.926 Adapterkabel CE30                                                                                                   84,00

345.988 	               7 000                                   346.448 Adapter SZ51‑AB01                                                                                                   84,00

345.998 	               8 000

346.008 	               9 000                                   1	Kabeleinheit besteht aus einem Lesekopf, einem
                                                                 Kabel und einem Konnektor.
346.018 	               10 000                                  2	LG10, LH51/52, LH61 und LY51/52.
                                                                 Sowohl Adapterkabel als auch
346.028 	               20 000                                   Adapter erforderlich.

346.038 	               30 000

344.922 Abdeckung aus Aluminium
              pro Meter, inkl. Schraubenbolzen

Andere Längen auf Anfrage erhältlich.

LG20           LH70/71  LY71/72

                          Adapter      LT30
                            CK-T157
SL130 + PL20C                                                                                                                                                                                       C01.209.DE.20250321
Konfiguration  A/B-Phase
