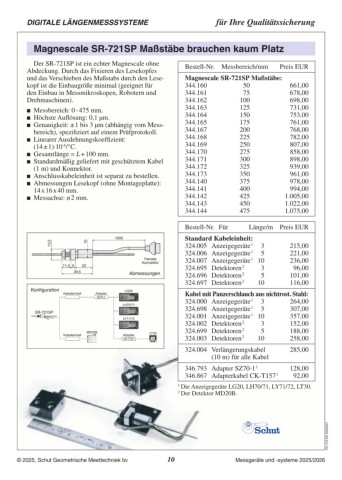

Page 10 - Schut Catalog

DIGITALE LÄNGENMESSSYSTEME für Ihre Qualitätssicherung

Magnescale SR‑721SP Maßstäbe brauchen kaum Platz

Der SR‑721SP ist ein echter Magnescale ohne Bestell-Nr. Messbereich/mm Preis EUR
Abdeckung. Durch das Fixieren des Lese­kopfes
und das Verschieben des Maßstabs durch den Lese­ Magnescale SR‑721SP Maßstäbe:
kopf ist die Einbaugröße minimal (geeignet für 344.160 50 659,00
den Einbau in Messmikroskopen, Robotern und 344.161 75 677,00
Dreh­maschinen). 344.162 100 696,00
 Messbereich: 0 - 475 mm. 344.163 125 714,00
 Höchste Auflösung: 0,1 µm. 344.164 150 732,00
 Genauigkeit: ± 1 bis 3 µm (abhängig vom Mess­ 344.165 175 751,00
344.167 200 758,00
bereich), spezifiziert auf einem Prüfprotokoll. 344.168 225 874,00
 Linearer Ausdehnungskoeffizient: 344.169 250 874,00
344.170 275 874,00
(14 ± 1)·10‑6/°C. 344.171 300 874,00
 Gesamtlänge = L + 100 mm. 344.172 325 865,00
 Standardmäßig geliefert mit geschütztem Kabel 344.173 350 887,00
344.140 375 910,00
(1 m) und Konnektor. 344.141 400 932,00
 Anschlusskabeleinheit ist separat zu bestellen. 344.142 425 953,00
 Abmessungen Lesekopf (ohne Montageplatte): 344.143 450 976,00
998,00
14 x 16 x 40 mm.
 Messachse: ø 2 mm.

344.144 475

Bestell-Nr. Für Länge/m Preis EUR

1000 Standard Kabeleinheit:
324.005 Anzeigegeräte 1 3
324.006 Anzeigegeräte 1 5
324.007 Anzeigegeräte 1 10
324.695 Detektoren 2 3
324.696 Detektoren 2 5
324.697 Detektoren 2 10
11,5 6 2213,5 Female 215,00
39,5 10 Konnektor 221,00
236,00
C01.212.DE.20241127Abmessungen96,00
101,00
116,00

Konfiguration Adapter LG20 Kabel mit Panzerschlauch aus nichtrost. Stahl:
SZ70-1
Kabeleinheit 324.000 Anzeigegeräte 1 3 264,00
SR-721SP LH70/71 324.698 Anzeigegeräte 1 5 307,00
LY71/72 LT30 324.001 Anzeigegeräte 1 10 357,00

324.002 Detektoren 2 3 152,00
324.699 Detektoren 2 5 188,00
MD20B MG20A-DK
Kabeleinheit
Adapter 324.003 Detektoren 2 10 258,00
CK-T157

324.004 Verlängerungskabel 285,00
(10 m) für alle Kabel

346.793 Adapter SZ70‑1 1 124,00
346.867 Adapterkabel CK‑T157 1 89,00

1 Die Anzeigegeräte LG20, LH70/71, LY71/72, LT30
und das Zählermodul MG‑DK.
2 Der Detektor MD20B.
