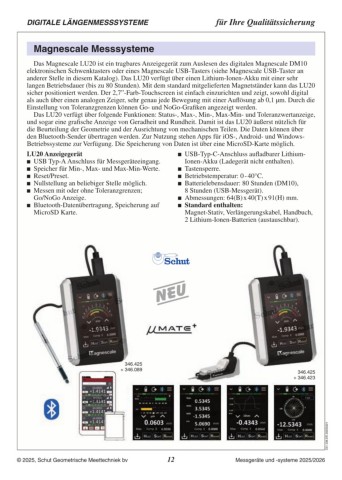

DIGITALE LÄNGENMESSSYSTEME für Ihre Qualitätssicherung

Magnescale Messsysteme

Das Magnescale LU20 ist ein tragbares Anzeigegerät zum Auslesen des digitalen Magnescale DM10
elektronischen Schwenktasters oder eines Magnescale USB-Tasters (siehe Magnescale USB-Taster an
anderer Stelle in diesem Katalog). Das LU20 verfügt über einen Lithium-Ionen-Akku mit einer sehr
langen Betriebsdauer (bis zu 80 Stunden). Mit dem standard mitgelieferten Magnetständer kann das LU20
sicher positioniert werden. Der 2,7”-Farb-Touchscreen ist einfach einzurichten und zeigt, sowohl digital
als auch über einen analogen Zeiger, sehr genau jede Bewegung mit einer Auflösung ab 0,1 μm. Durch die
Einstellung von Toleranzgrenzen können Go- und NoGo-Grafiken angezeigt werden.

Das LU20 verfügt über folgende Funktionen: Status-, Max-, Min-, Max-Min- und Toleranzwertanzeige,
und sogar eine grafische Anzeige von Geradheit und Rundheit. Damit ist das LU20 äußerst nützlich für
die Beurteilung der Geometrie und der Ausrichtung von mechanischen Teilen. Die Daten können über
den Bluetooth-Sender übertragen werden. Zur Nutzung stehen Apps für iOS-, Android- und Windows-
Betriebssysteme zur Verfügung. Die Speicherung von Daten ist über eine MicroSD-Karte möglich.

LU20 Anzeigegerät  USB-Typ-C-Anschluss aufladbarer Lithium-
 USB Typ-A Anschluss für Messgeräteeingang. Ionen-Akku (Ladegerät nicht enthalten).
 Speicher für Min-, Max- und Max-Min-Werte.
 Reset/Preset.  Tastensperre.
 Nullstellung an beliebiger Stelle möglich.  Betriebstemperatur: 0 - 40°C.
 Messen mit oder ohne Toleranzgrenzen;  Batterielebensdauer: 80 Stunden (DM10),

Go/NoGo Anzeige. 8 Stunden (USB-Messgerät).
 Bluetooth-Datenübertragung, Speicherung auf  Abmessungen: 64(B) x 40(T) x 91(H) mm.
 Standard enthalten:
MicroSD Karte.
Magnet-Stativ, Verlängerungskabel, Handbuch,
2 Lithium-Ionen-Batterien (austauschbar).

346.425 346.425
+ 346.089 + 346.423
