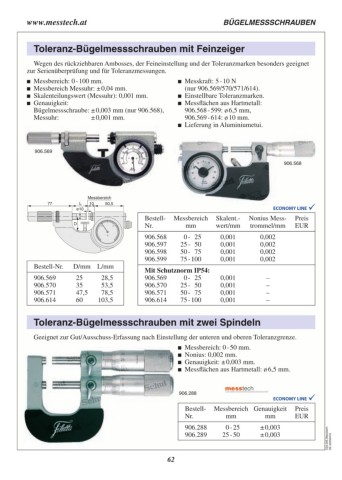

Page 62 - Schut Catalog

www.messtech.at BÜGELMESSSCHRAUBEN

Toleranz-Bügelmessschrauben mit Feinzeiger

Wegen des rückziehbaren Ambosses, der Feineinstellung und der Toleranzmarken besonders geeignet
zur Serienüberprüfung und für Toleranzmessungen.

 Messbereich: 0 - 100 mm.  Messkraft: 5 - 10 N
 Messbereich Messuhr: ± 0,04 mm. (nur 906.569/570/571/614).
 Skalenteilungswert (Messuhr): 0,001 mm.
 Genauigkeit:  Einstellbare Toleranzmarken.
Bügelmessschraube: ± 0,003 mm (nur 906.568),  Messflächen aus Hartmetall:
Messuhr: ± 0,001 mm.
906.568 - 599: ø 6,5 mm,
906.569 - 614: ø 10 mm.
 Lieferung in Aluminiumetui.

906.569

906.568

Messbereich

77 L 10 50,5

ø10

D Bestell- Messbereich Skalent.- Nonius Mess- Preis
Nr. mm wert/mm trommel/mm EUR

Bestell-Nr. D/mm L/mm 906.568 0 - 25 0,001 0,002
906.597 25 - 50 0,001 0,002
906.598 50 - 75 0,001 0,002
906.599 75 - 100 0,001 0,002

906.569 25 28,5 Mit Schutznorm IP54: 0,001 –
906.570 35 53,5 906.569 0 - 25 0,001 –
906.571 47,5 78,5 906.570 25 - 50 0,001 –
906.614 60 103,5 906.571 50 - 75 0,001 –
906.614 75 - 100

Toleranz-Bügelmessschrauben mit zwei Spindeln

Geeignet zur Gut/Ausschuss-Erfassung nach Einstellung der unteren und oberen Toleranzgrenze.
 Messbereich: 0 - 50 mm.
 Nonius: 0,002 mm.
 Genauigkeit: ± 0,003 mm.
 Messflächen aus Hartmetall: ø 6,5 mm.

906.288 C03.205.Messtech-
DE.20250410
Bestell- Messbereich Genauigkeit Preis
Nr. mm mm EUR
906.288 0 - 25 ± 0,003
906.289 25 - 50 ± 0,003
