www.messtech.at MESSSCHIEBER-ZUBEHÖR

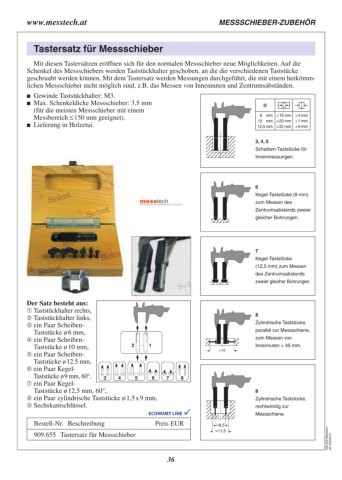

Tastersatz für Messschieber
Mit diesen Tastersätzen eröffnen sich für den normalen Messschieber neue Möglichkeiten. Auf die
Schenkel des Messschiebers werden Taststückhalter geschoben, an die die verschiedenen Taststücke
geschraubt werden können. Mit dem Tastersatz werden Messungen durchgeführt, die mit einem herkömm
lichen Messschieber nicht möglich sind, z.B. das Messen von Innennuten und Zentrumsabständen.
Gewinde Taststückhalter: M3. ø
Max. Schenkeldicke Messschieber: 3,5 mm
6 mm > 16 mm > 4 mm
(für die meisten Messschieber mit einem 10 mm > 20 mm > 1 mm
Messbereich ≤ 150 mm geeignet). 12,5 mm > 22 mm > 0 mm
Lieferung in Holzetui.
3, 4, 5
Scheiben-Taststücke für
Innenmessungen.
6
Kegel-Taststücke (9 mm)
zum Messen des
Zentrumsabstands zweier
gleicher Bohrungen.
Der Satz besteht aus: 7
Taststückhalter rechts, Kegel-Taststücke
Taststückhalter links, (12,5 mm) zum Messen
ein Paar Scheiben- des Zentrumsabstands
Taststücke ø 6 mm, zweier gleicher Bohrungen.
ein Paar Scheiben-
Taststücke ø 10 mm, 21 8
Zylindrische Taststücke,
parallel zur Messschiene,
zum Messen von
Innennuten > 45 mm.
ein Paar Scheiben-
Taststücke ø 12,5 mm,
ein Paar Kegel-
Taststücke ø 9 mm, 60°, 3 4 5 6
ein Paar Kegel- 7 8
Taststücke ø 12,5 mm, 60°, 8
ein Paar zylindrische Taststücke ø 1,5 x 9 mm, Zylindrische Taststücke,
Sechskantschlüssel. rechtwinklig zur
Messschiene.
Bestell-Nr. Beschreibung Preis EUR >8,5 C02.225.Messtech-
909.655 Tastersatz für Messschieber >11,5 DE.20250410
